  • 奇瑞QQ 3液压顶杆气门间隙调整
    时间:2013-03-08 18:10  来源:汽车之家论坛  作者:佚名

          (这几天问了修车的 奇瑞QQ的气门间隙应该是凉车1.5至2.0毫米 热车调是不对的!!)


      买了老Q已经有一段时间了 各方面都挺好 就是气门总是哒哒的响 实在很不爽


      经过了解QQ372发动机还是液压顶柱的 调气门间隙很麻烦 而且百度资料很少 几乎没有教程 经过一番折腾还是把气门声 搞没了 嘿嘿 泪流满面啊


      特发此贴让那些还在哒哒声挣扎的同学们 看到希望吧所有的双凸轮轴液压挺柱的发动机和QQ发动机调气门间隙的方法一样哦


      特感谢QQ论坛的“五级工”“蛋蛋1点1”和丰田RAV4论坛的“菜青虫”给我的指点 非常感谢大家


      正是开始喽 刚开始大家都说液压顶杆气门间隙是不可以调的(鄙视一下那些不懂瞎嘞嘞的人)后来知道了液压挺杆气门间隙是可调的 可以通过气门垫片来调整,调整的最大间隙大概在1.5毫米如果你的车间隙超过1.5毫米 就换液压挺杆吧 因为实在买不到那么厚的垫片了 经过了解液压挺杆的气门间隙是0 也就是说你的气门间隙是多少 然后在加上你气门垫片的厚度就是你需要换的气门垫片的厚度 但是有些老车液压挺杆不是很稳定尤其在有间隙的时候运行会自己升高一点 所以 调的时候气门间隙不能为O 因该为0.05毫米至0.1毫米之间 放心这么小的间隙不会有气门声的!!

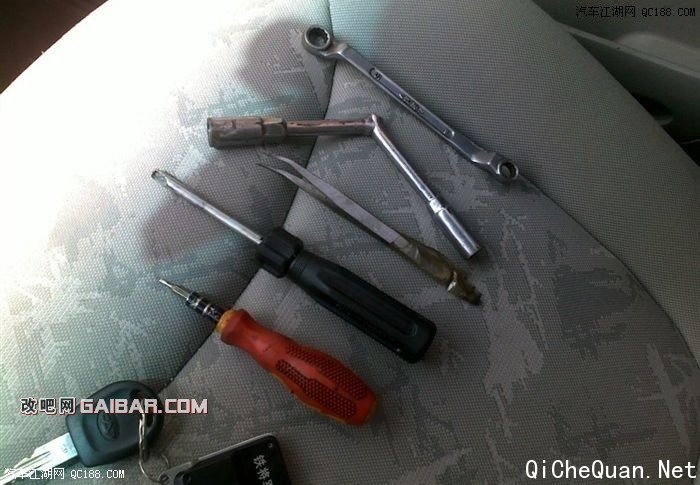

      下面是所需的工具

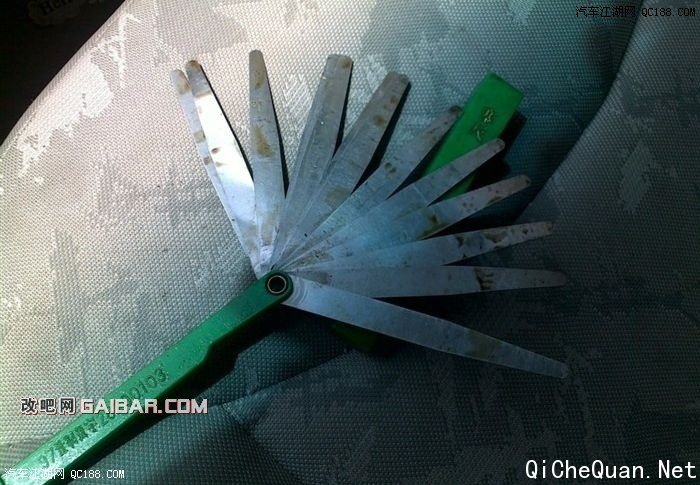

      小一字螺丝刀 大一字螺丝刀镊子 10个的套管和10个的眼睛扳手 还有塞尺















          下面开拆先拆掉空滤和节气门火花塞等. 这些比较简单就不上图了 然后就是这个样子了

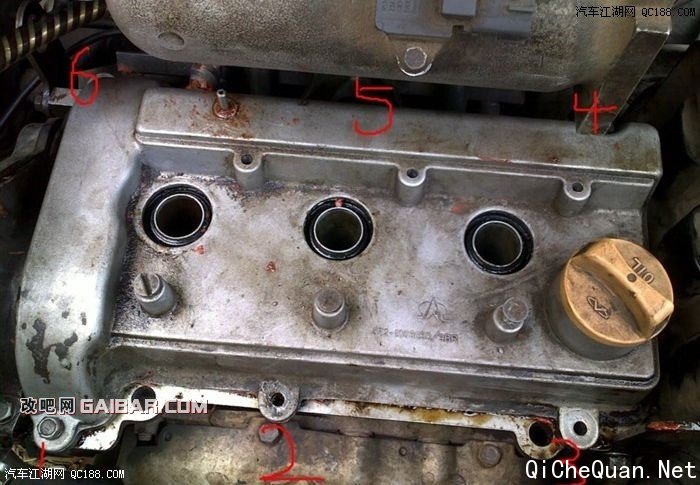

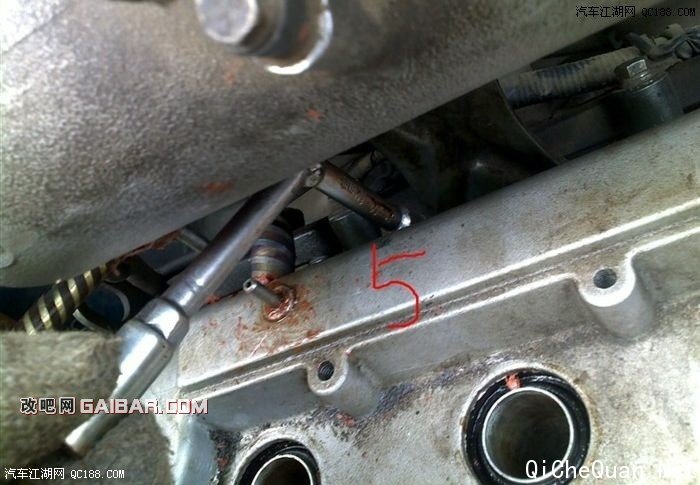

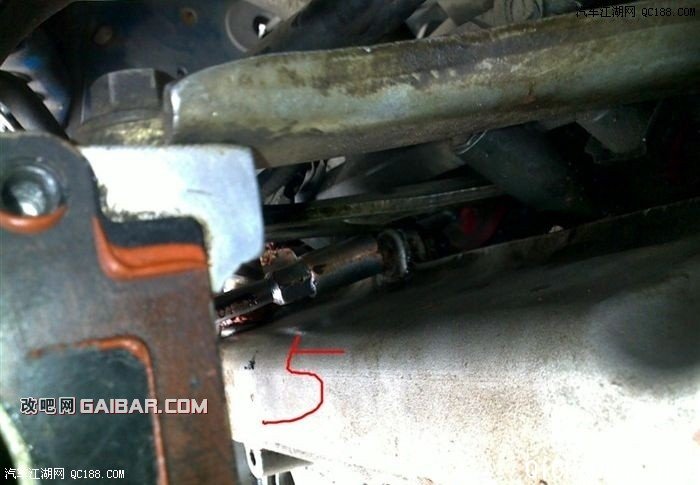

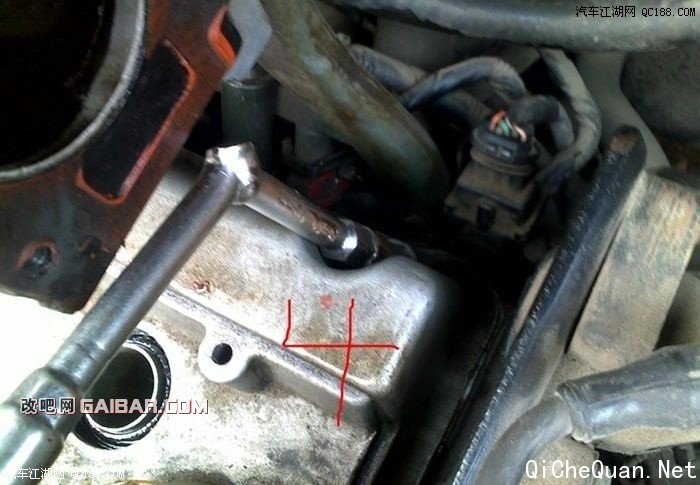

      这是气门室盖有六颗螺丝第5和4不好拆需要用到那个难看的套管了呵呵




















      把螺丝拧开拆下气门室盖 就是这个样子了 需要注意不要有风的时候拆哦省得飞土

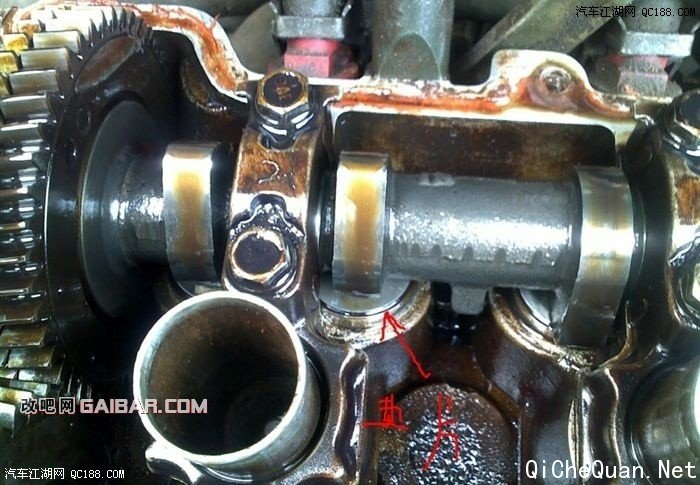

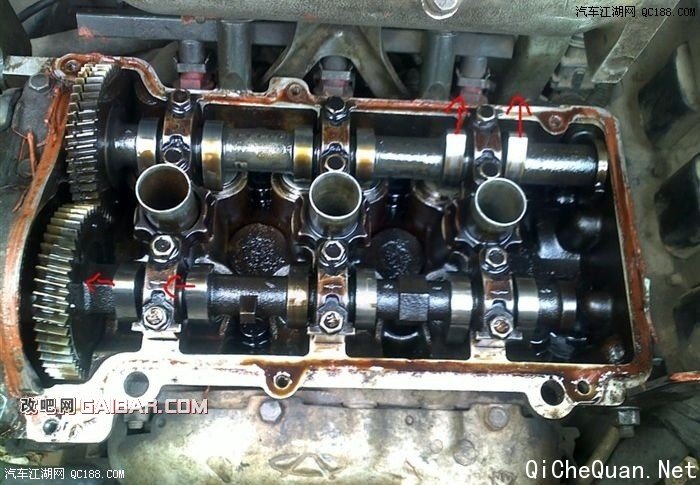

          看见没有 红色箭头冲上也就是凸轮轴的凸轮向上的时候可以测量和调整气门间隙 这个需要把前车轮用千斤顶顶起 然后挂上五档用力盘车轮直到需要的凸轮向上 就行了太简单就没上图 这个不区分进气,压缩,做功,排气,无论在哪个冲程只要凸轮向上 就可以测量调整间隙 是不是比单凸轮看顺序调整 简单多了

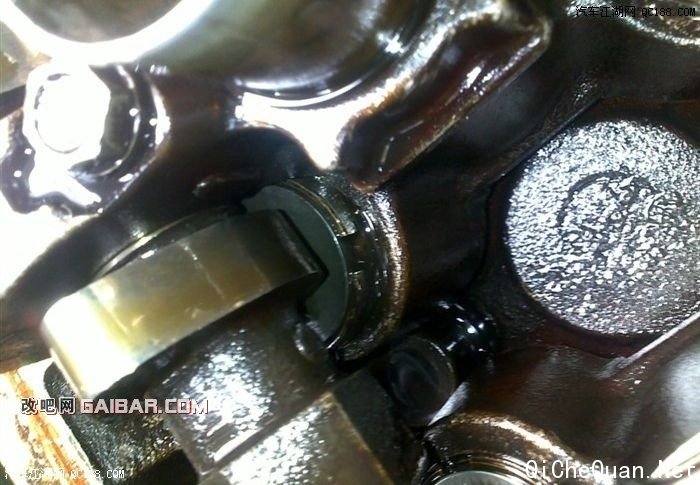

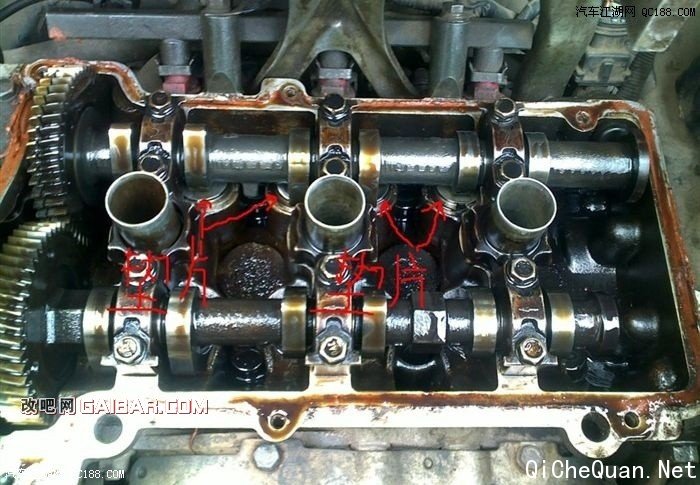

      有木有 气门垫片出现了

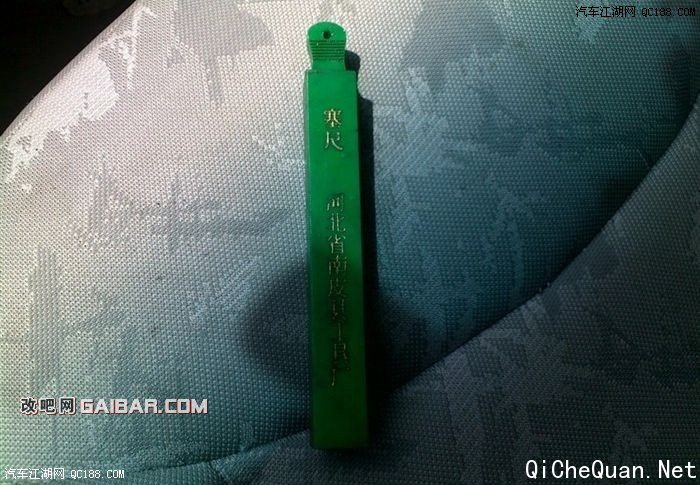

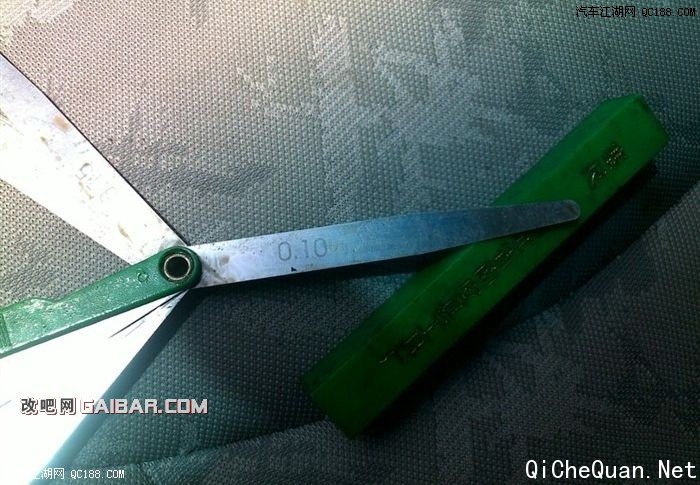

      接下来是用塞尺测量气门间隙

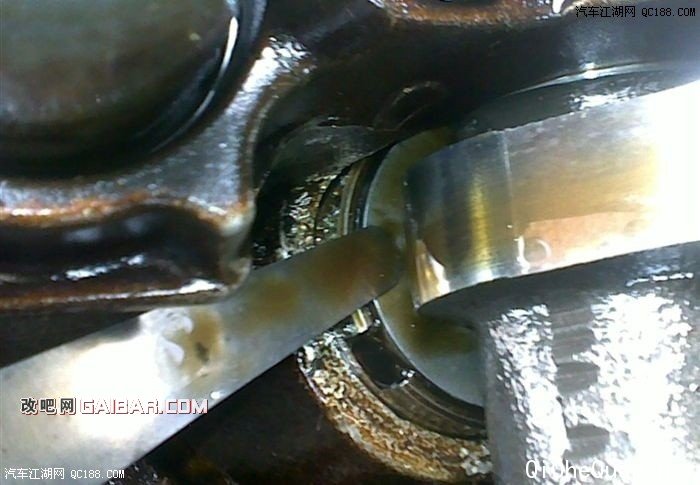

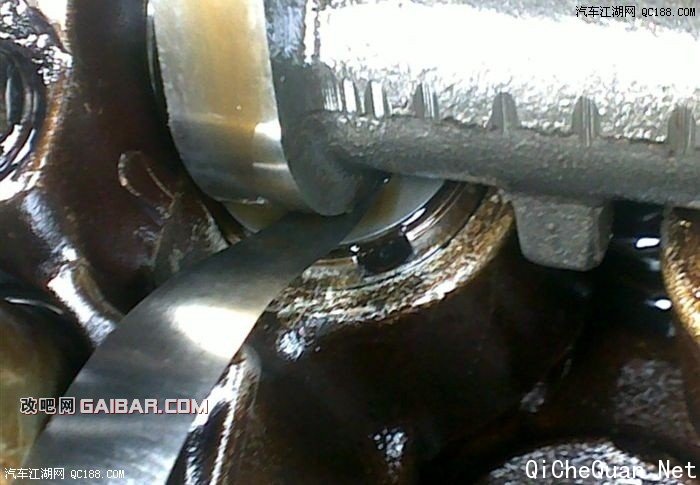

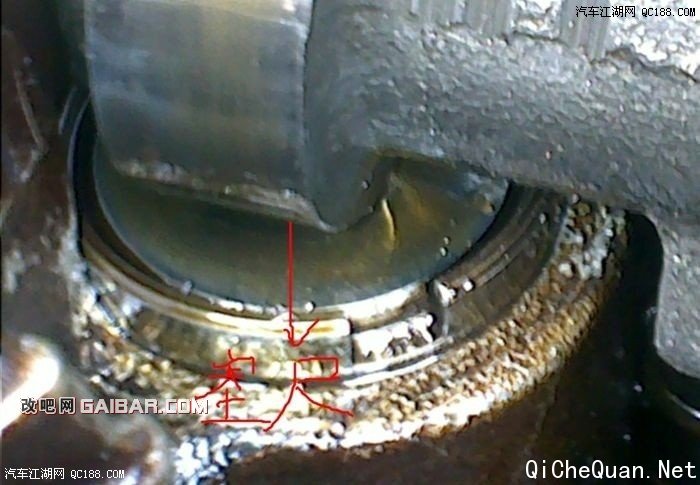

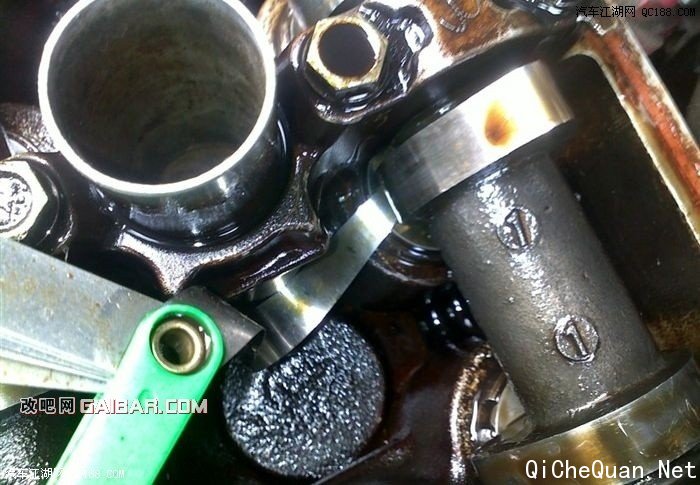

          把塞尺塞到凸轮和气门垫片的结合处 当然先从最小的0.05毫米的塞尺测量









      假如用0.1毫米的塞尺刚好塞进去 并且有一点阻力 那么这个气门间隙就是0.1毫米




          如果说最小0.05毫米的塞尺都塞不进去 说明这个气门间隙很好不用调整当然如果间隙小于0.1毫米 也不需要调整测量完气门间隙后 要记录好进排气一共12个气门的





      下面该拆下气门垫片测量垫片的厚度了这个需要技巧哦

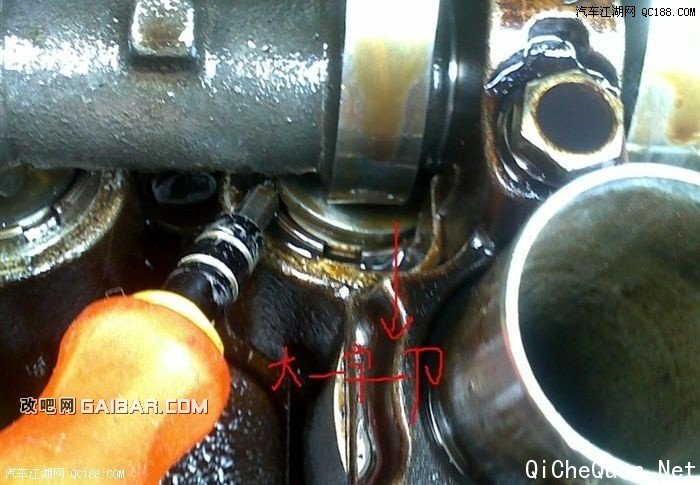

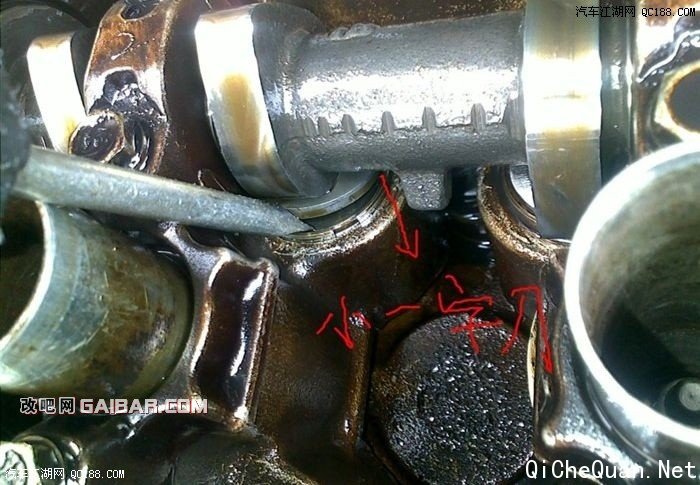

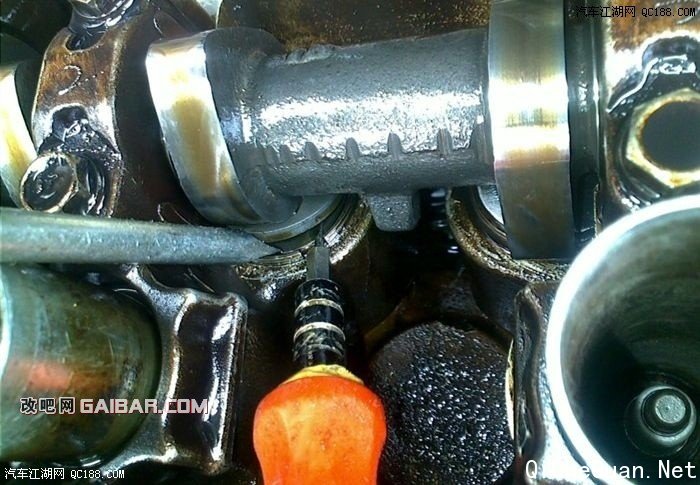

      首先用大螺丝刀顶住气门垫片与气门顶柱的缝隙 向下用力压

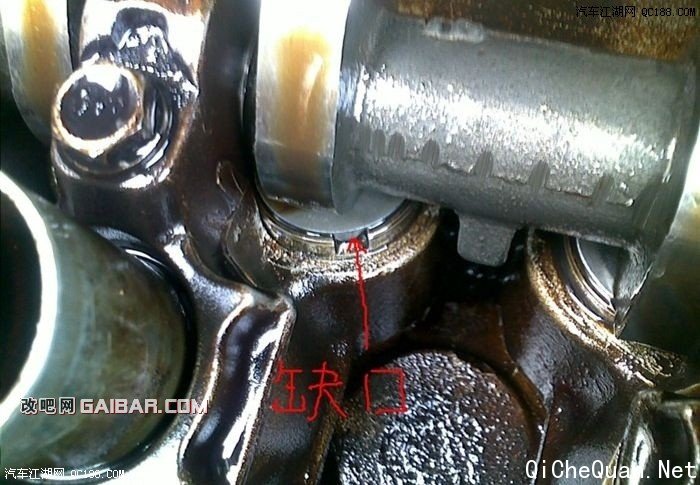

      哦 记得要把气门顶柱上的缺口对着自己这样可以用小螺丝刀撬起气门垫片




          压到底之后用小螺丝刀撬对准缺口向上撬 就会把垫片翘起来 然后大螺丝刀再用力 垫片就会从另一侧弹出来 注意 别掉到机舱里 不好找啊





      有的气门垫片比较紧 需要撬起来之后再用小螺丝刀撬起另一侧





      上图的很轻松拆下 见下图吧

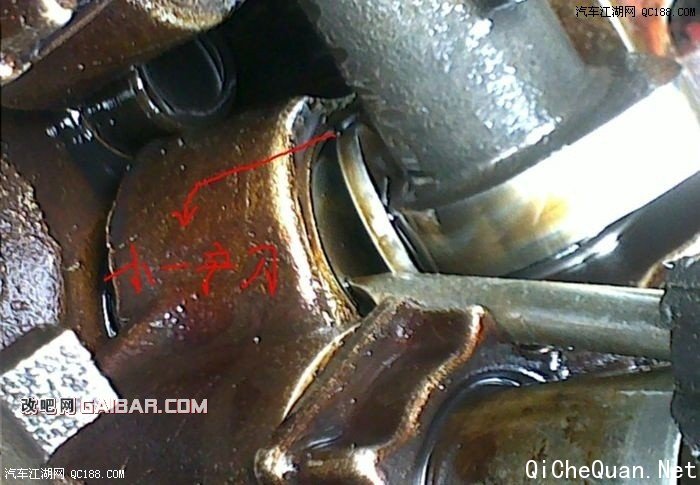

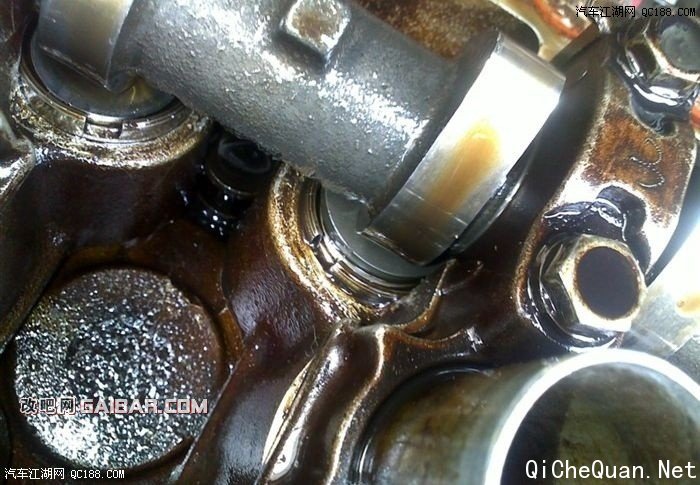

          就像下图这个样子 然后大螺丝刀拔出来 在压在垫片上 垫片就从 液压顶柱的另一侧弹出来了





      见下图 然后在用力推垫片 垫片就从另一侧取出来了 这里的12个气门都可以拆下气门垫片调整的只是需要一些技巧 排气比进气的好弄!!

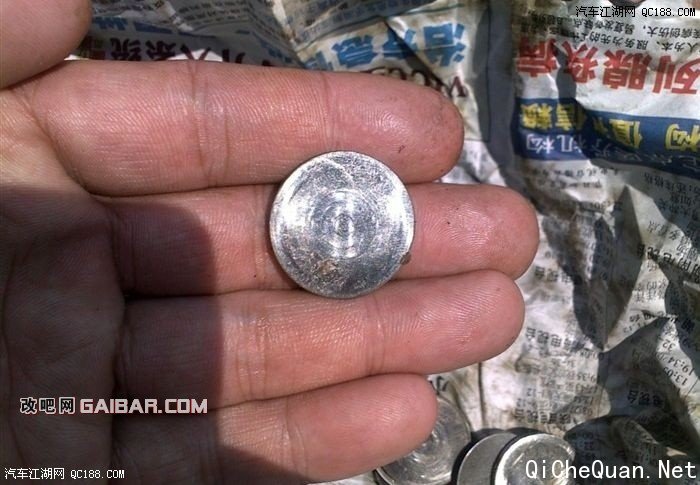

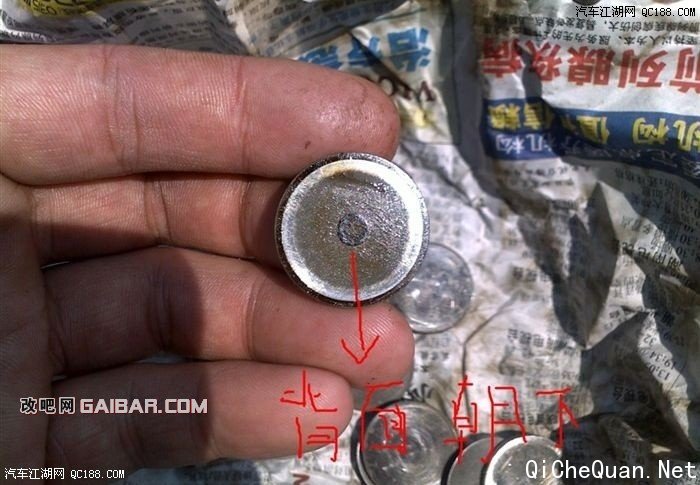

      这就是气门垫片,正面没字 背面有字








          测量气门垫片的厚度需要游标卡尺 这个五金店或某宝都有售(我是借的还没照相就还了) 测量的厚度加上此气门的间隙再减去0.05毫米就是你需要的气门垫片的厚度把厚度记好 然后上某宝 淘去吧


      淘来垫片后 就是安装了安装很简单 但也要注意 气门垫片有字的一面向下 没字的一面朝上


      这个是淘来的 有262的字样 意思就是厚度是2.62毫米





      这个是原车也有字不过很模糊只剩一个黑点了 原车的气门垫片厚度也是不一样的(用卡尺量) 有的很厚可以再利用哦 省点是点嘛

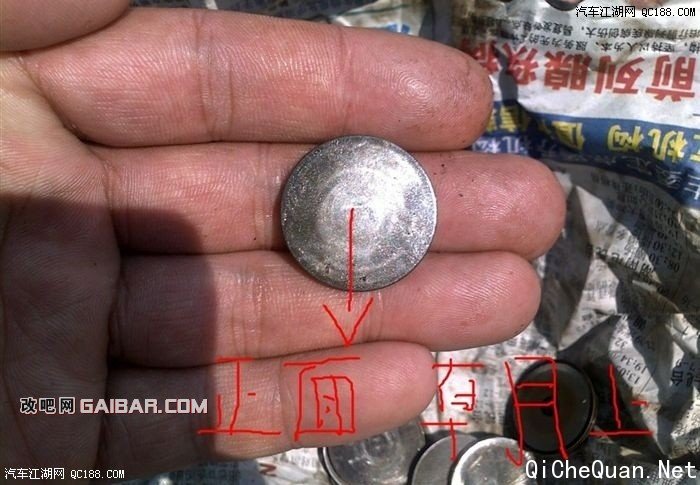

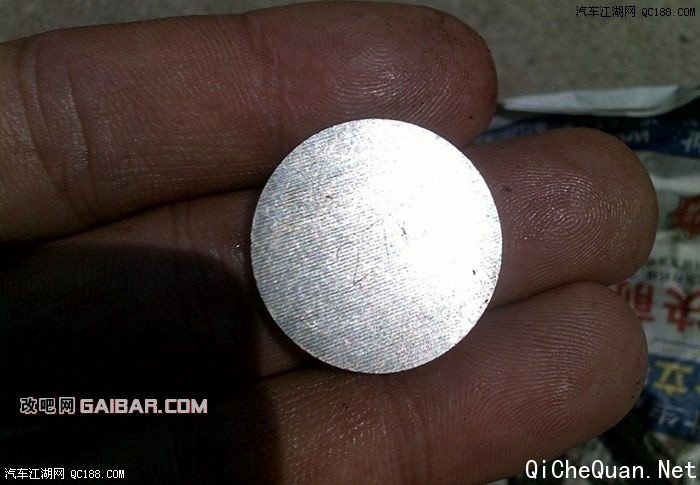

      这是没字的一面 安装的时候朝上




          把气门垫片塞到气门顶柱和凸轮的缝隙里





      然后往里一推 气门垫片就进去了很简单的





      OK 了






      把所有垫片的安装完 然后按相反的顺修把气门室盖 节气门 空滤等附件安装上 试车就OK 了

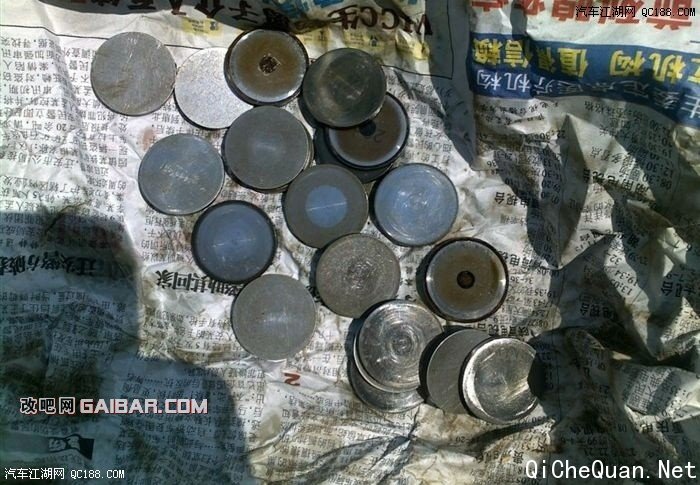

          这是我调完之后剩下的所有垫片 是不是很多啊 呵呵 其实我的只有5个气门需要调 但是刚开始以为气门间隙调成0 结果着车之后 真的很安静就是缺缸 加不起油来 后来 每个气门间隙留了0.05毫米至0.1毫米的间隙就好了





      注意:调整气门间隙的时候热车之后再调 还有打开气门室盖 用手盘车轮 让凸轮转几圈听听有没有异响 假如 凸轮有异响活着有晃动 就说明您的凸轮和轴瓦需要更换了哒哒响是由凸轮引起的


      其实只是气门响不会影响发动机的正常运行


      好了 作业完毕申精申请车主认证 !!!!


      下边来几张QQ的身份证


      跑了160000多了






          所有手续









      那时奇瑞还叫上汽集团





      最简配 40700呵呵 估计那时高配得5万
