奇骏论坛第一个自己动手装全景的吧。
装了好久了。呵呵为了老爸啊上了这么一套系统。老板倒车技术明显提高。
说说全景泊车吧。效果类似于宝马、英菲尼迪那种。网上买的全景泊车系统，配合前面加装的卡仕达导航。
用卡仕达E航的同学注意了啊。卡仕达E航的倒车视频线需要改线的。网上没有专用的转换插头，这个要自己费事了。除了E航系列的卡仕达都可以在网上买到转接头。(别的品牌导航我就不知道了，不过我觉得只要有倒车视频的都可以用)
自己装起来好累啊。我是有时间就装一个摄像头，全车4个摄像头装了7天哦。
注意：大家记住在改装时如需破线一定要找好的绝缘胶布缠结实。对自己和车子要负责啊。

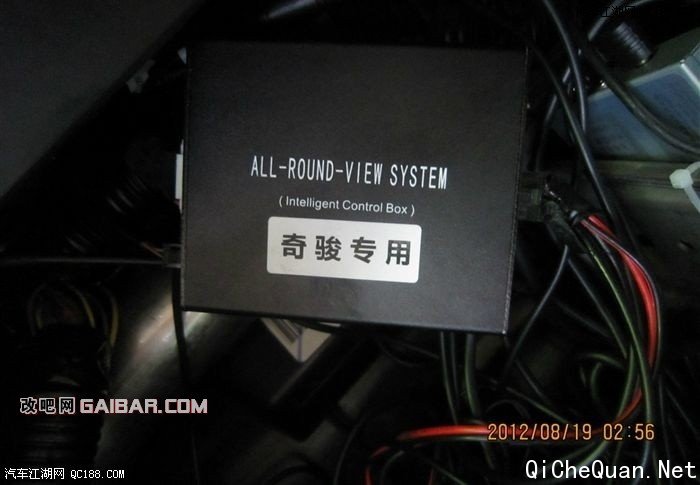

1.全景泊车的主机，很小一块我藏在导航后面了。主机上需要连接思路摄像头、红外遥控接收器、薄膜按键、还有倒车信号线和视频输出线。

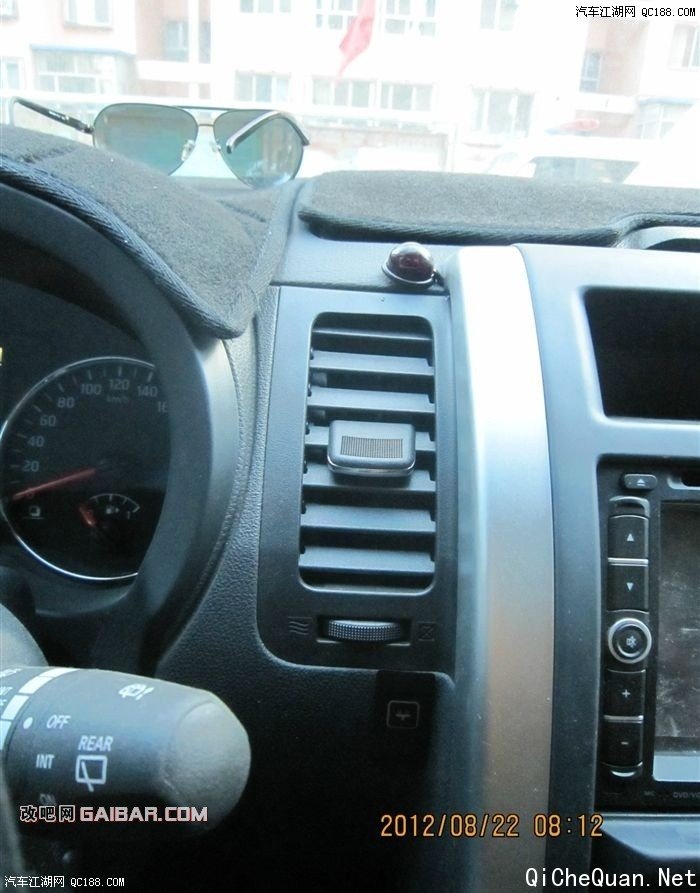

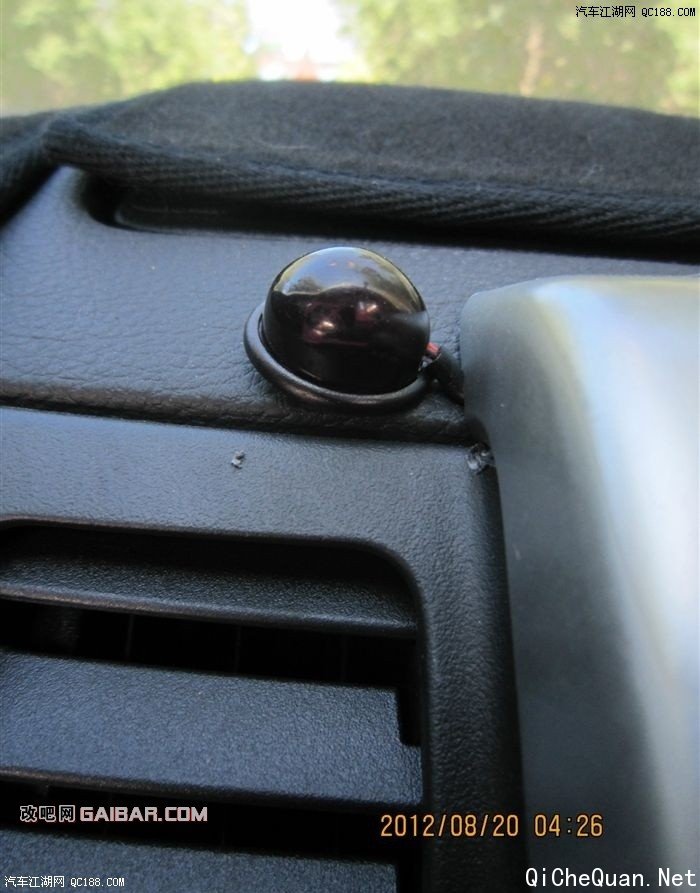

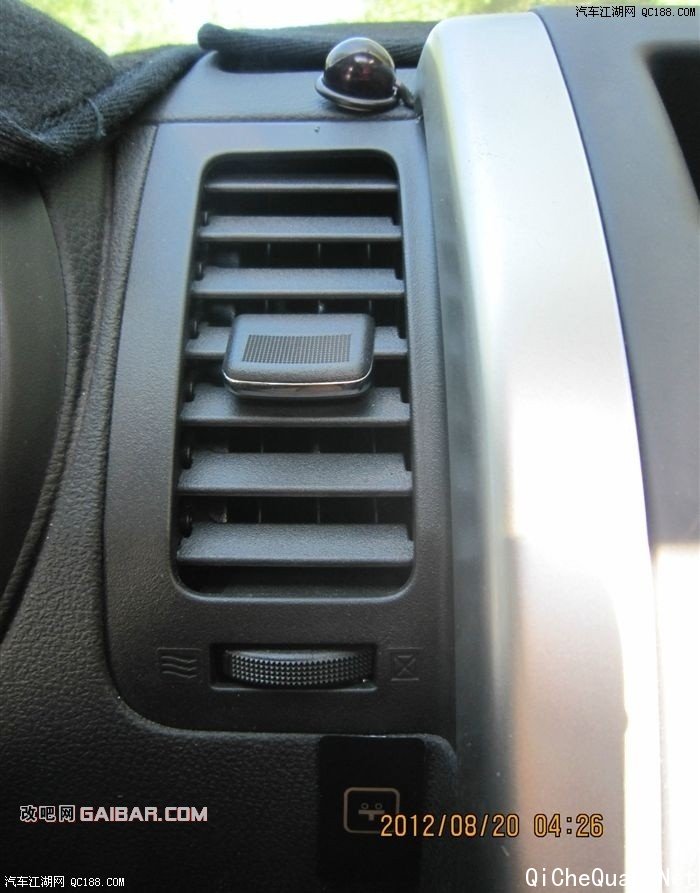

2.红的圆形的就是红外遥控接收器，呵呵可以用遥控器控制摄像头设置摄像头。

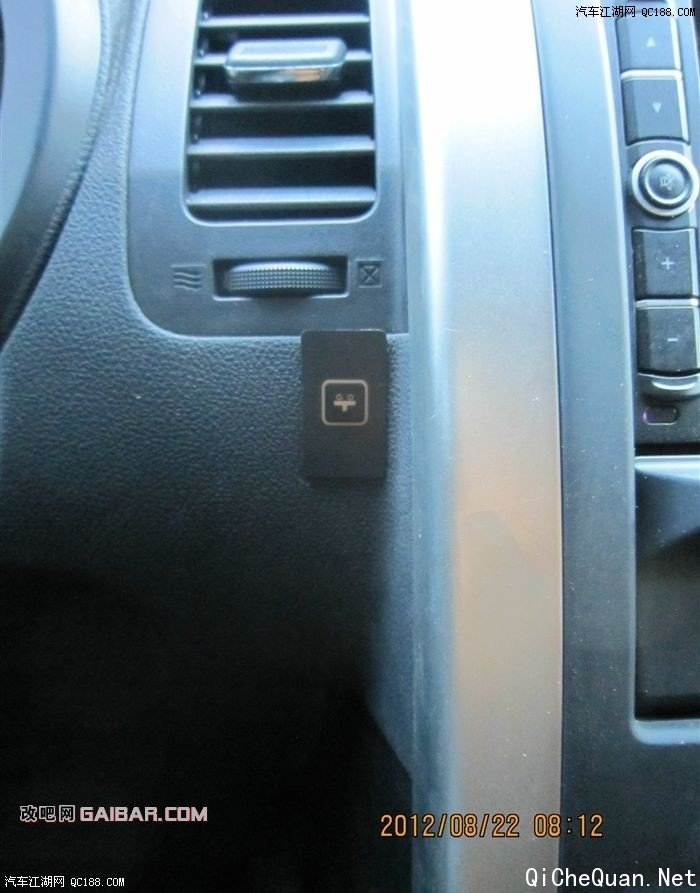

3.薄膜按键可以轮换单独显示每个摄像头的影响。
4。整体还是很和谐的。

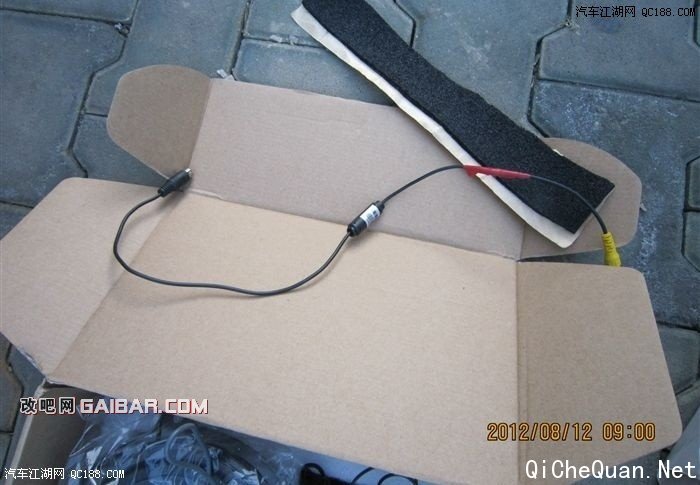

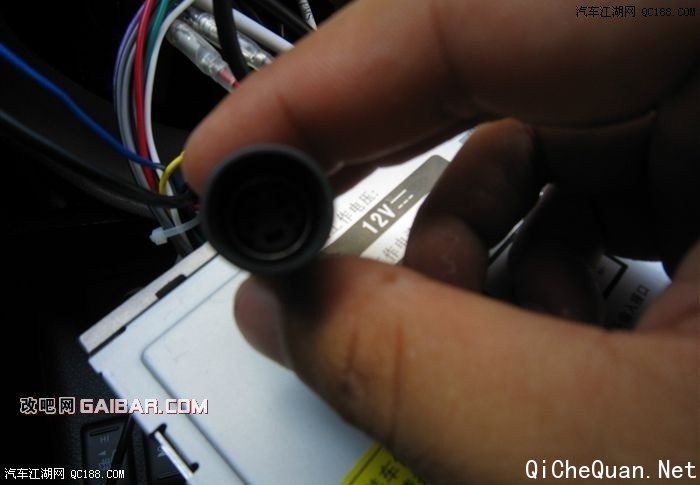

5.这个接口为卡仕达E航主机专用接口。没有卖的匹配转接线，必须自己做。呵呵我拆了卡仕达配的倒车后视线接头，然后在接入全景泊车主机。
我改装的视频转接线。绝缘胶布很结实，还有炸死固定了。不过这个照片没有拍。

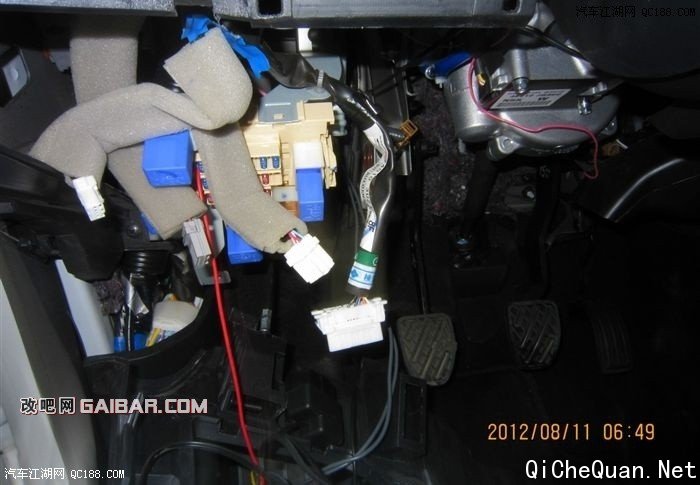

6.前方摄像头安装。摄像头视频线我走的是方向盘下方的防火墙。灰色的线就是我用来做拉线的。先用钢丝穿到发动机舱
然后在把线用钢丝拉过来就行了。
7.兄弟们这里施工要带手套啊。我的手就是前车之鉴啊。这是我自己动手最惨痛的一次啊。没有经验啊。里面好多金属构件比较锋利。

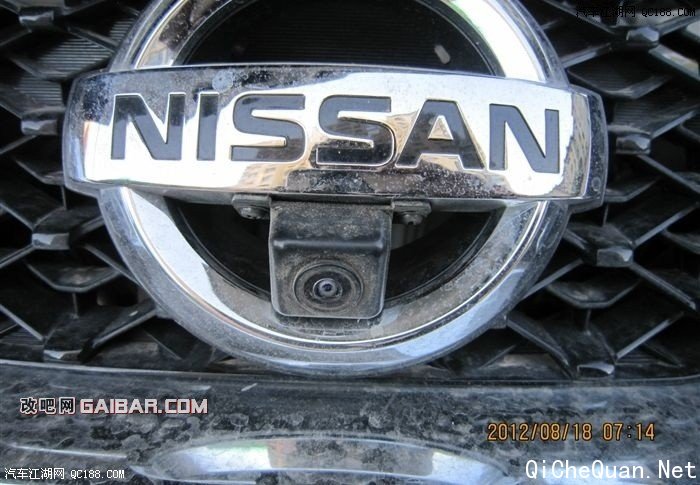

8.前方摄像头的安装点。很简单只要线穿过去了就是两个螺丝一上OK 了

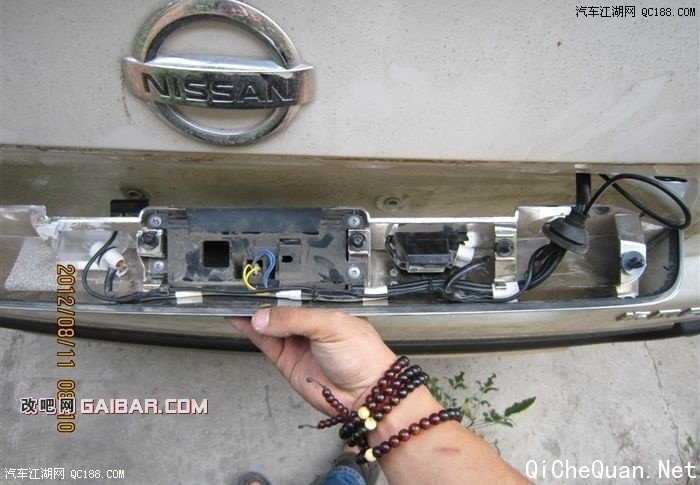

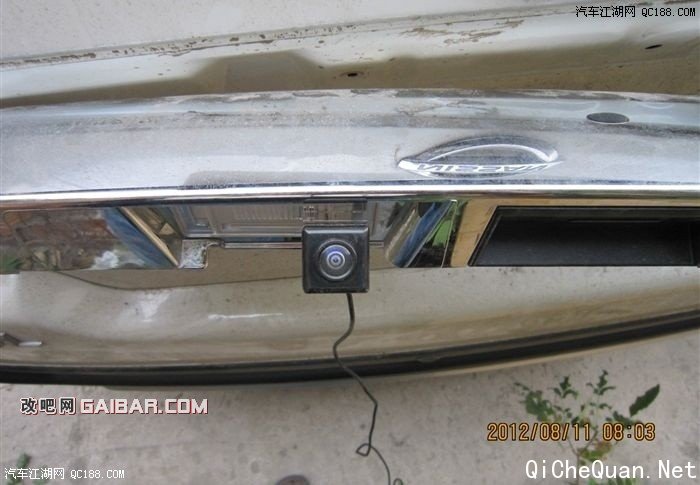

9.后方摄像头安装部分，后面比较麻烦主要是走线很繁琐。后摄像头安装处为牌照灯处。看见了吗，厂家配的摄像头直接卡上就可以了。
穿线是个麻烦活啊。我的小钢丝必不可少。

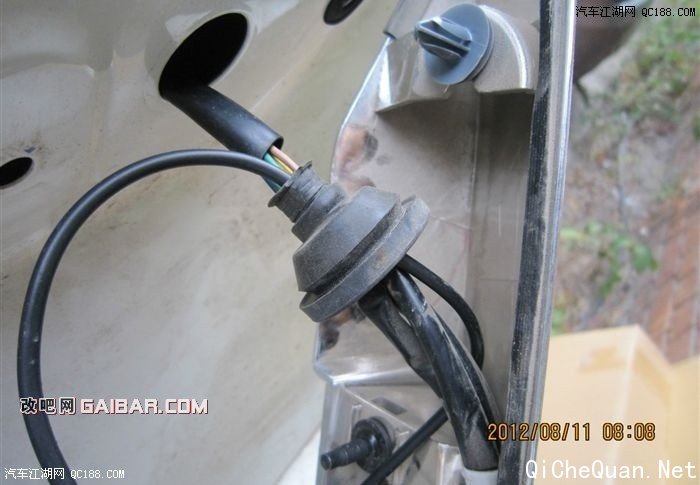

视频线我都是隐藏安装。

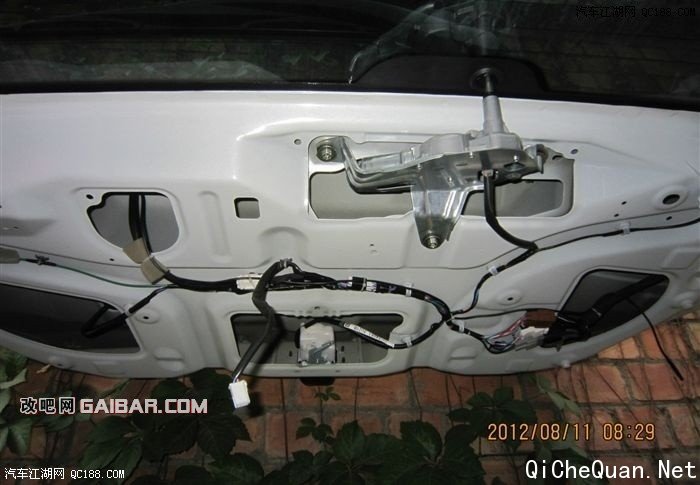

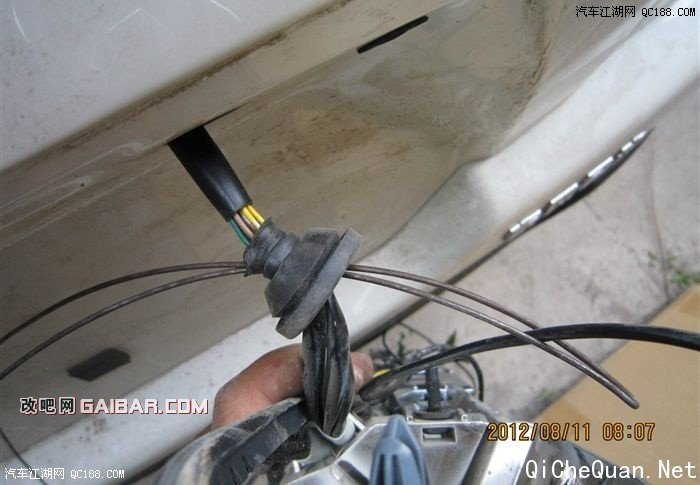

后门塑料件要全部拆除。黑色细线为视频线。
线走好后，要自己用扎带弄好啊。看我的很整齐吧。
从这里可以把视频线延伸到车中控台。

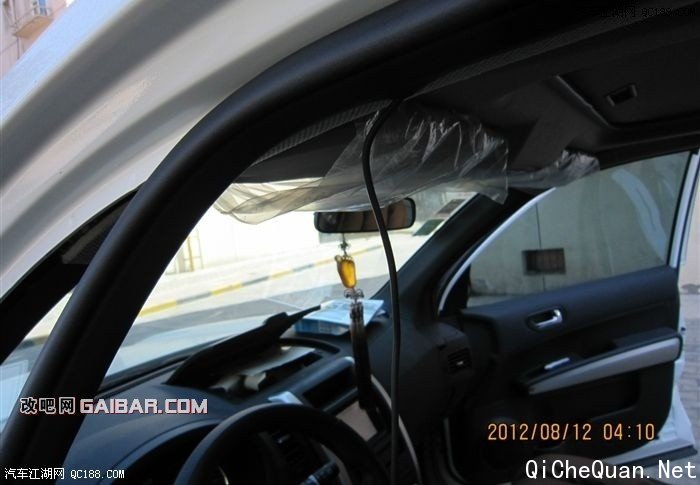

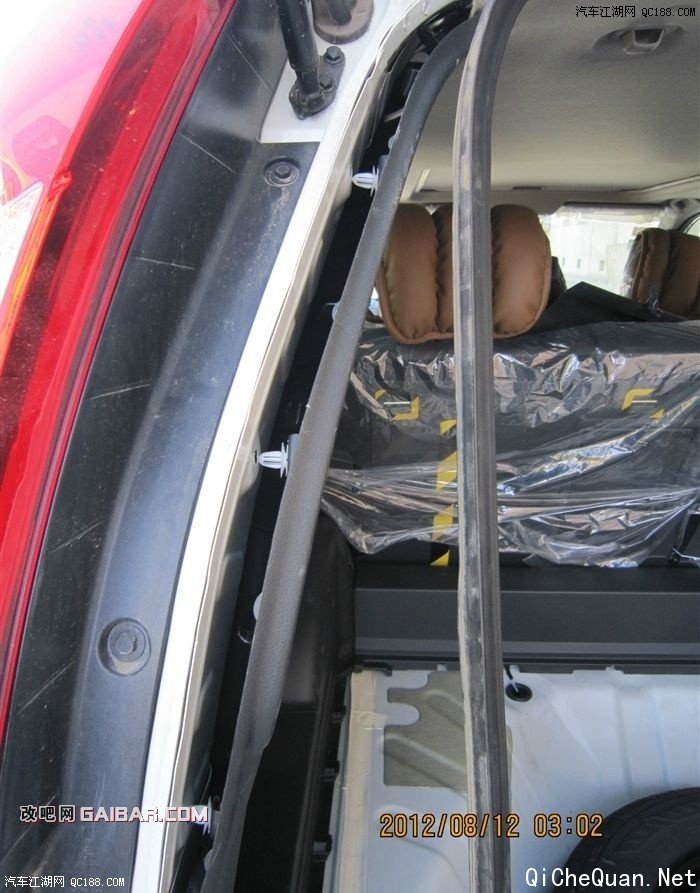

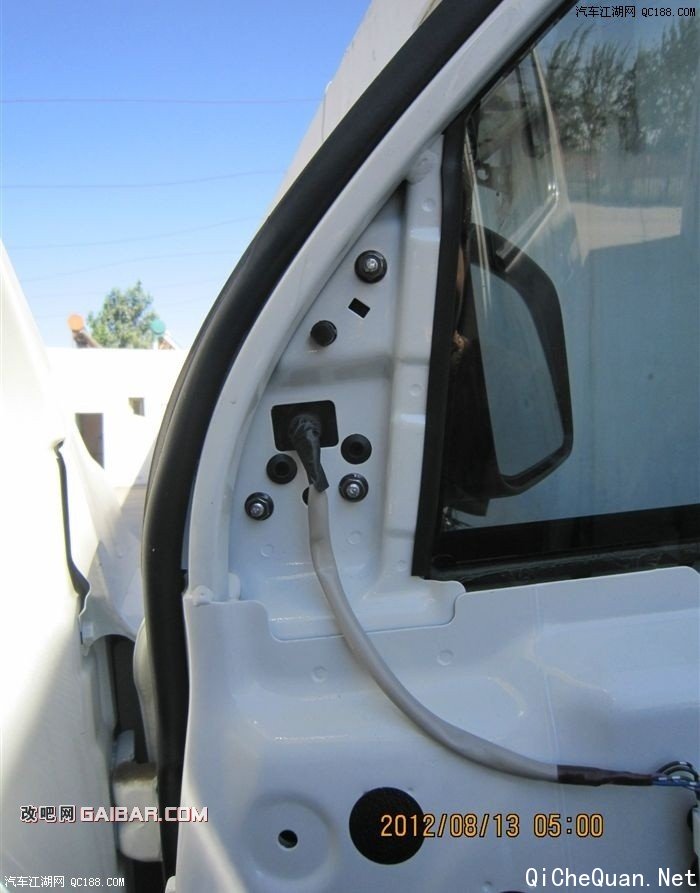

从左前门延伸至中控。线都藏在胶条里。

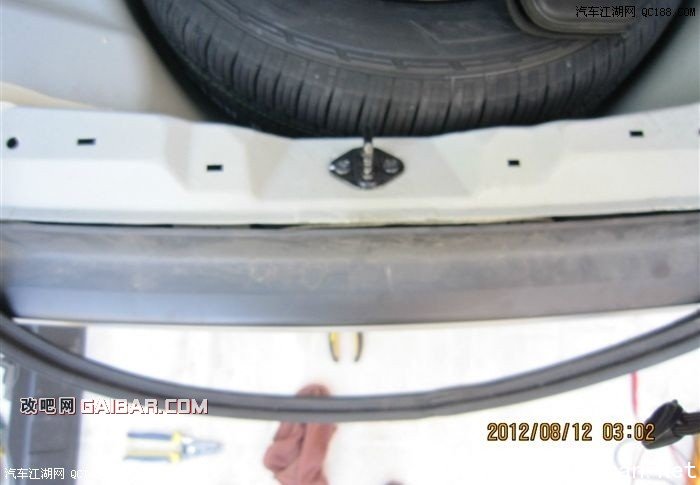

倒车信号线的安装。在后视视频线内有一根倒车信号线需要连接倒车灯，记住接倒车12V正电哦，自己量下吧。(简单说就是倒车灯亮时有个信号可以启动全景系统)从备胎出可以把倒车信号线穿过去。
10.两次后视镜摄像头安装。线看效果图哦。摄像头很小。有白线的一头垂直车体朝外。

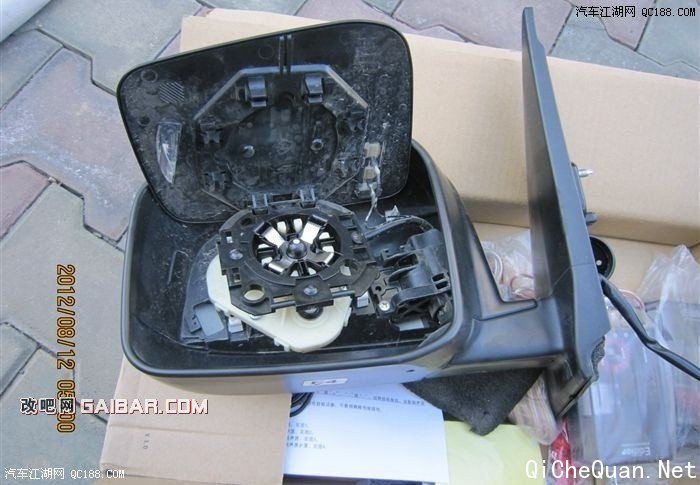

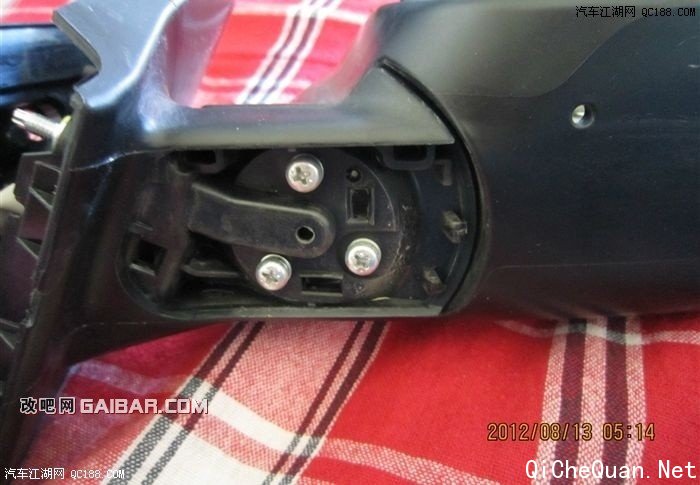

首先当然是拆门板了，不用教了吧，不会的看我隔音作业。后视镜有三颗螺丝，拆掉后就可以卸下后视镜了。
拆下来比好距离就可以打眼了。

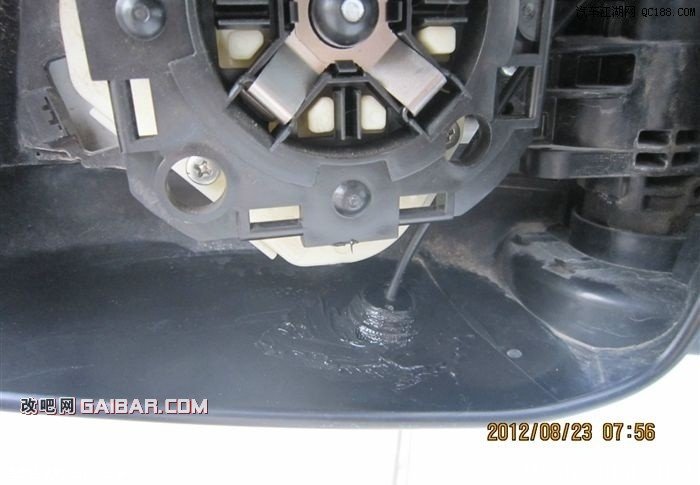

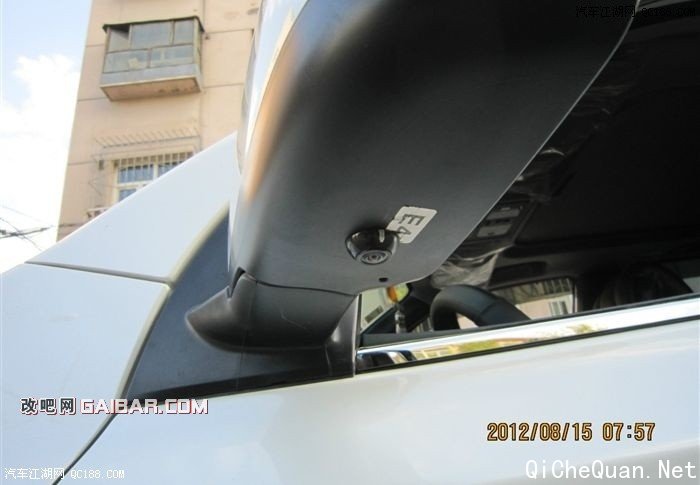

打眼后安装摄像头。这时不要用玻璃胶固定等调整好摄像头后用玻璃胶固定。
为了好穿视频线可以把下方这几个螺丝拆掉。
看看我的视频线走线。小接头就是视频线，连接摄像头的。

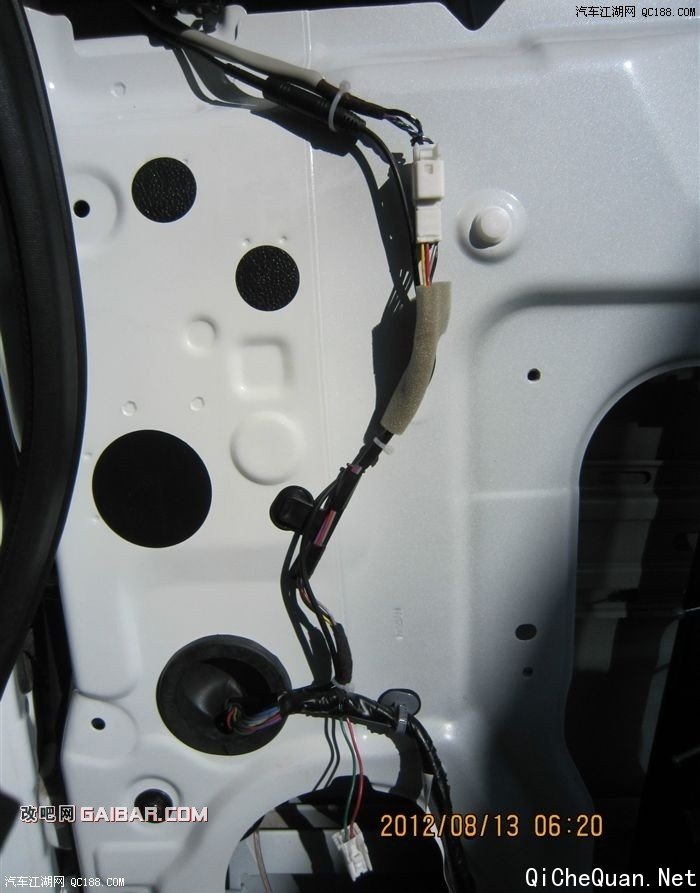

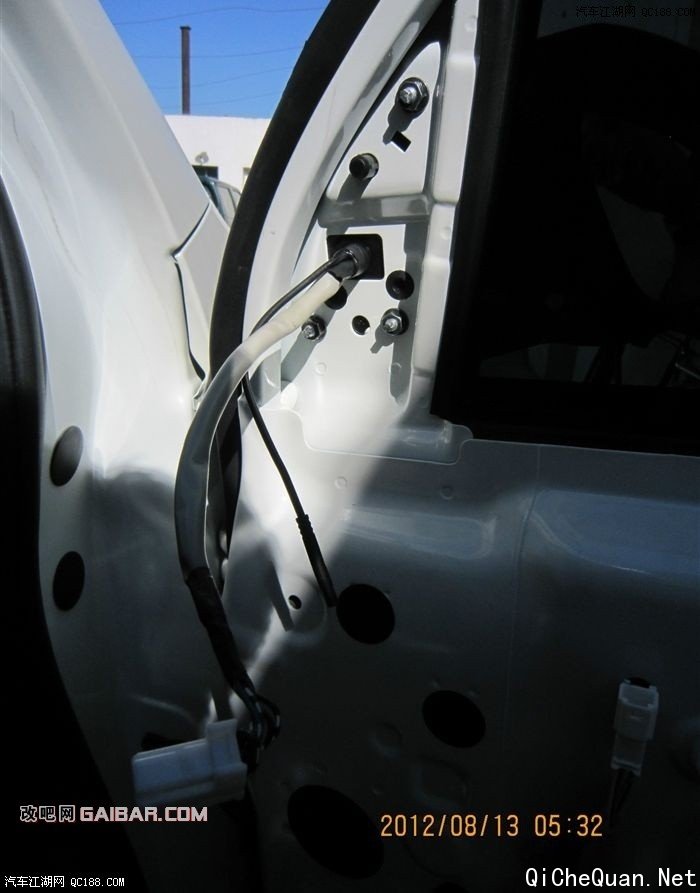

门内走线。注意留有裕度不要让玻璃下降中磨损视频线。想的周到吧。
四个摄像头安装完毕后就可以恢复了。接下来的工作是连接全景泊车主机和卡仕达导航机。很简单我就不多说了。

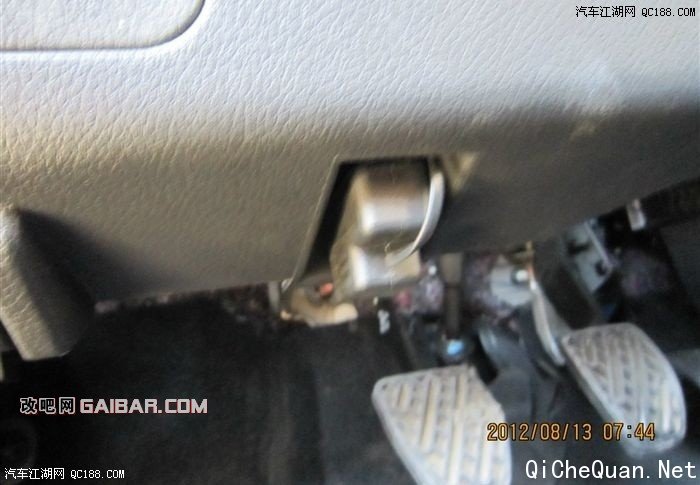

我买的全景泊车带倒车辅助随动线需要占用ODB接口别忘了把这个接上哦。

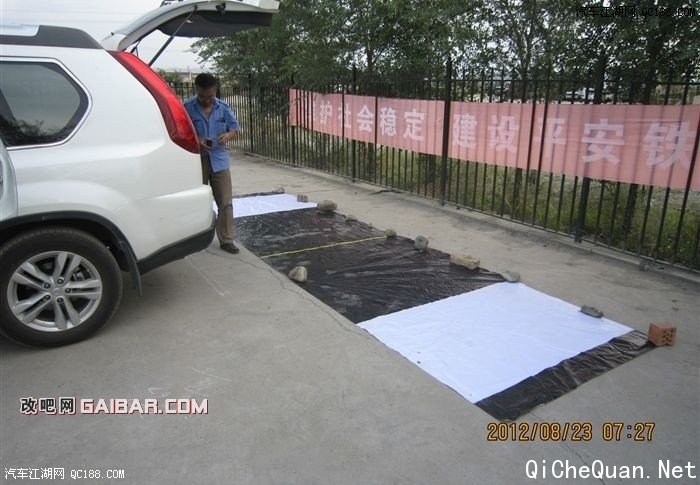

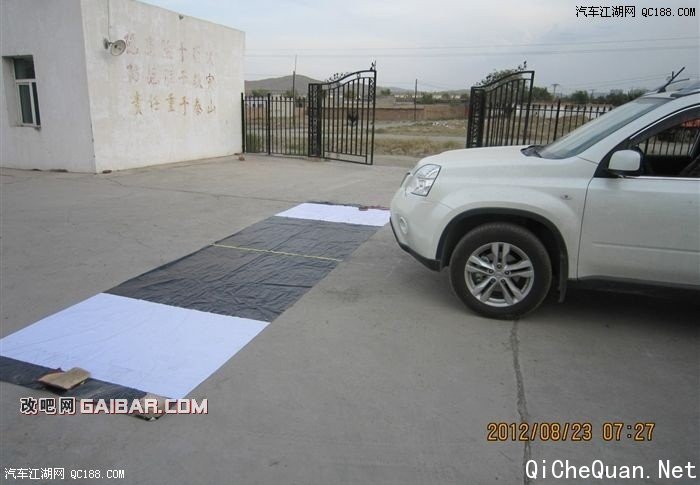

全部安装完了，下面该调解摄像头的参数和角度了。需要设立一个标定场地，也就是给摄像头一个基点，让他明白你的车到底有多大。前方一块标定布。标定方法我买的这个全景系统里有说明书的。我就不说了。
后方一块标定布。

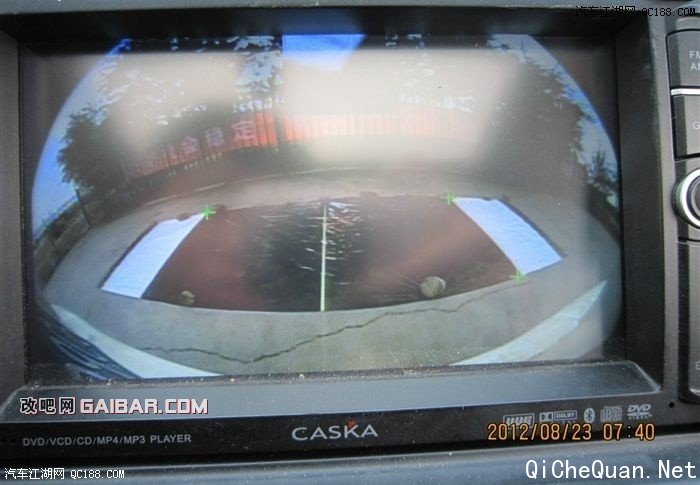

后方标定界面。
两侧标定界面。

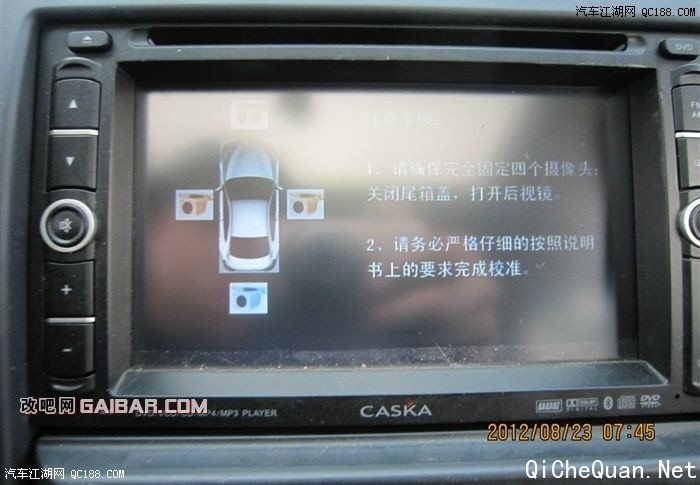

标定设置界面。标定是用遥控器完成的。

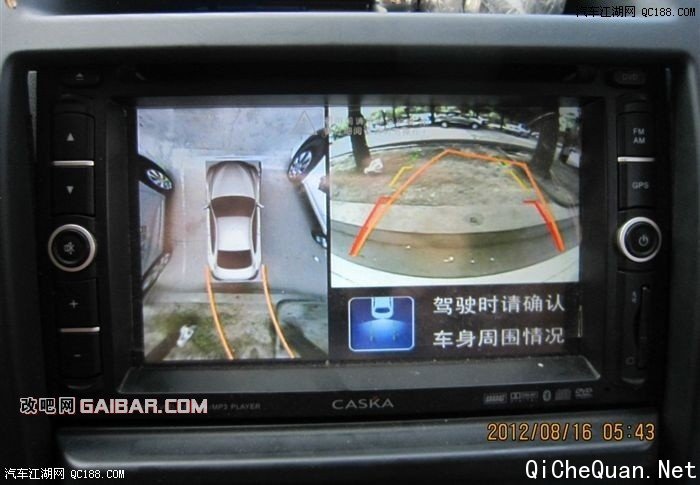

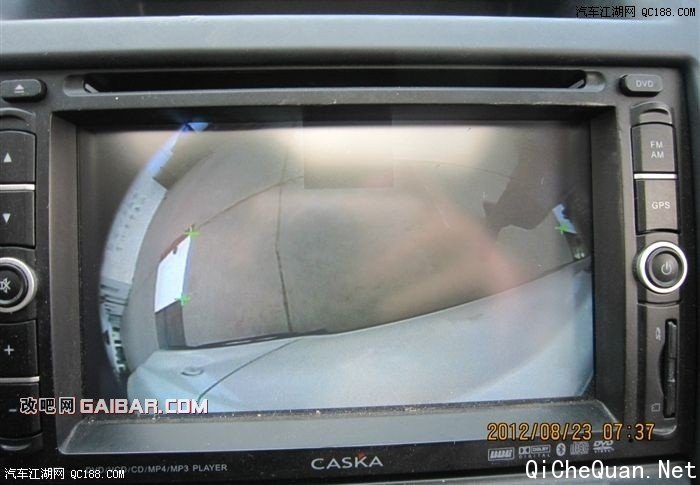

大家看看标定后的效果图吧。相比大家久等了。跟淘宝店主协商让他把车型弄成奇骏的。他说换不了把我气的。

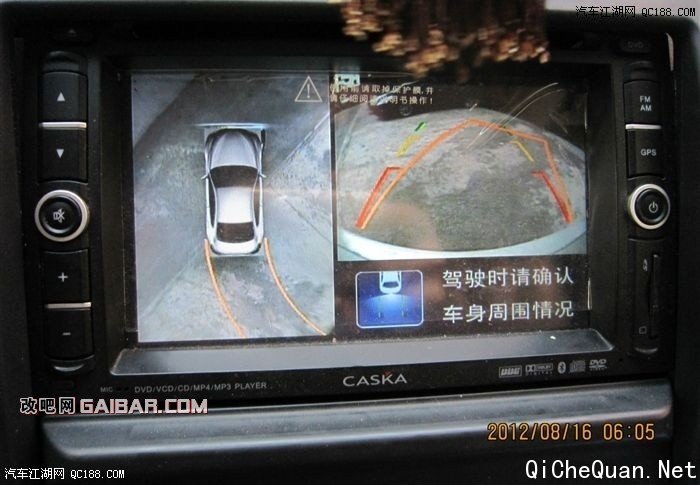

挂倒档就会激活全景系统并显示倒车随动线，(随着方向盘左右转动)倒车好方便啊。
倒车入位。

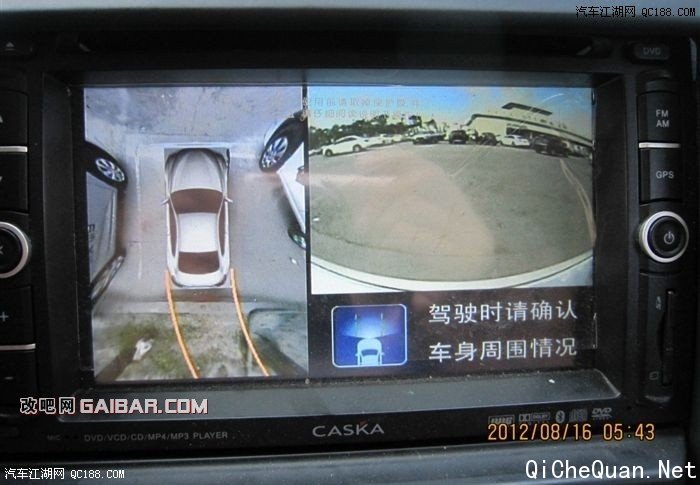

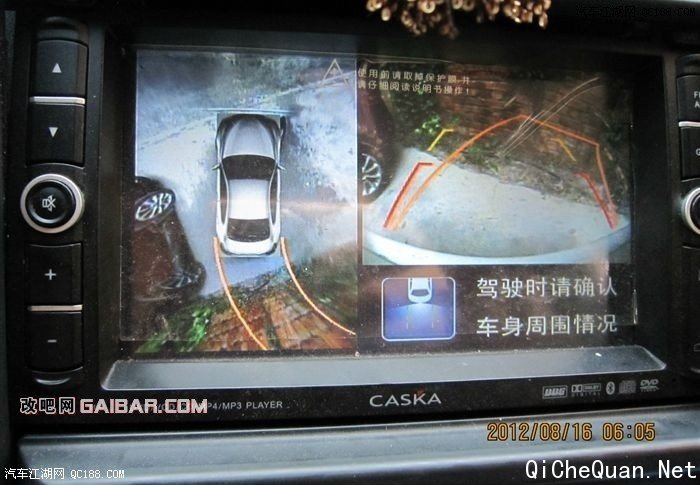

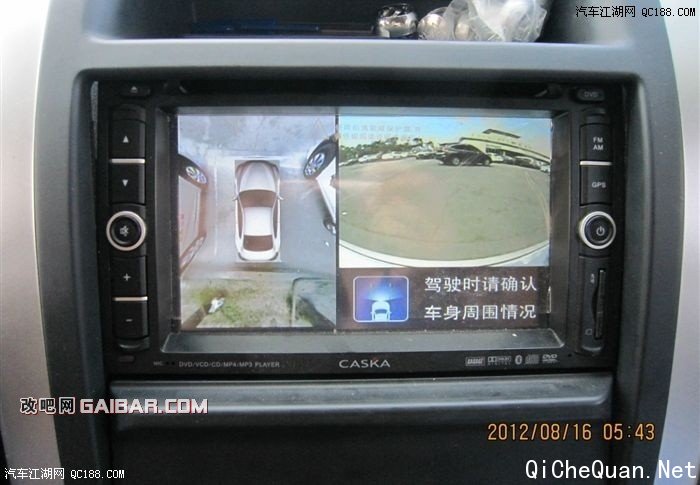

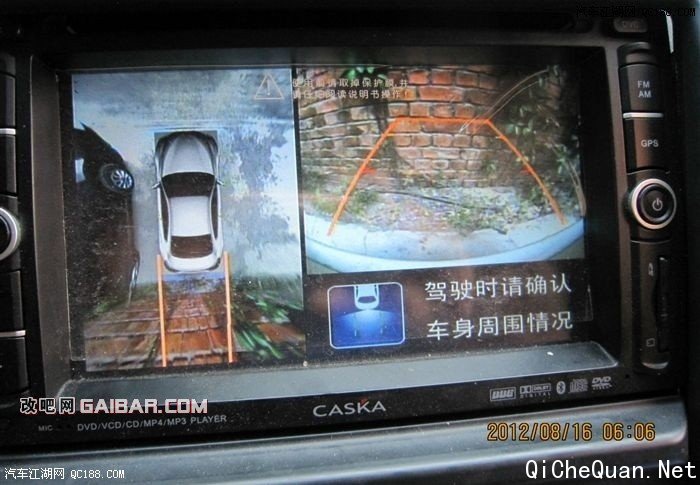

秀一下。拼接效果不错哦。
装上倒车好方便啊。360度无死角了 。哈哈。
