118i运动安装行车记录仪、外接蓝牙、点烟器。。

　　舍远求近安装行车记录仪、外接蓝牙、点烟器，看图吧!

　　

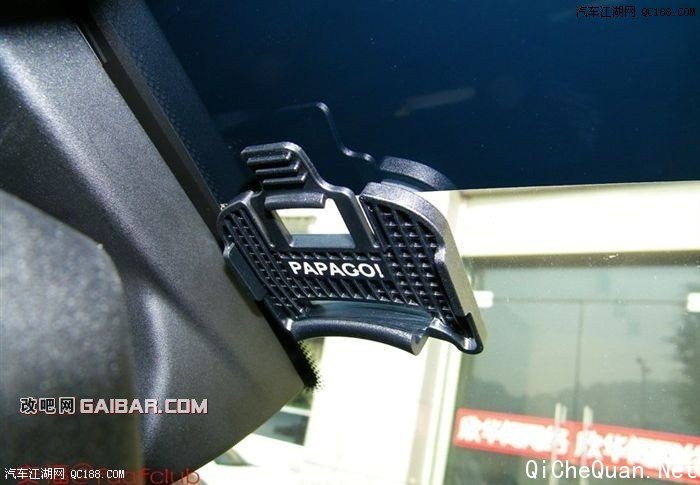

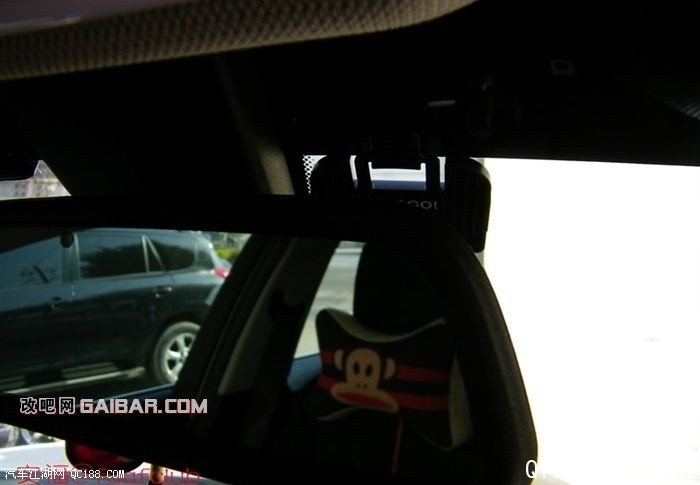

　　记录仪

　　

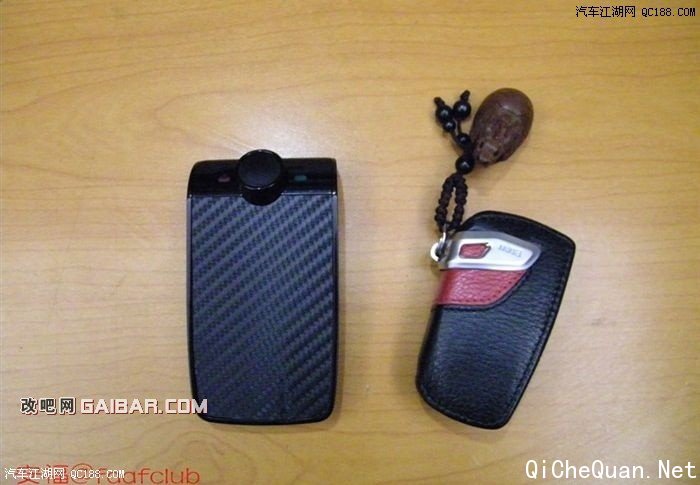

　　蓝牙接听器

　　

      看看插头正负分布

　　



　　



　　贴个碳纤纸吧!

　　

       旁边是它用的充电接线，12V转5VMINI接头

　　



　　



　　





　　



　　





　　



　　





　　



　　

　      蓝牙充电线和记录仪正负级分别并接

　　



　　

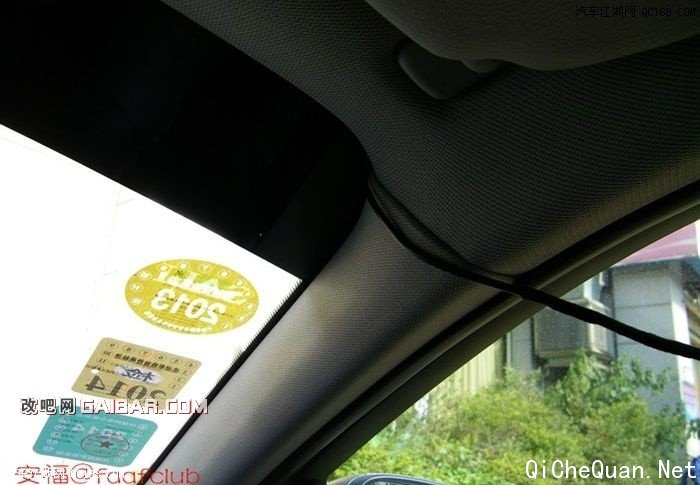

　　走的全是暗线

　　





　　

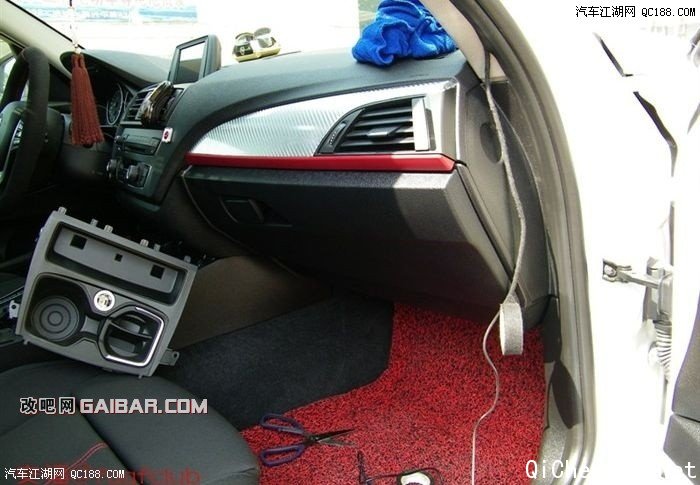

　　从储物盒下的档板到点烟器下

　　





　　



　　





　　



　　





　　



　　



　　

      把线焊接在点烟器插座上，不小心短路了

　　



　　先插上恢复好，等等换个保险丝吧!

　　



　　把线放在隔音棉上面没异响

　　



　　

      这是蓝牙和记录仪的保险丝

　　



　　接好了，忘记把一分三的点烟器一起接进去了

　　



　　给它配个独立保险丝

　　

      安装在这位置正合适

　　



　　原车点烟器给电子狗霸占了，这里给手机什么的 充电不错

　　



　　

      还原好车内的东西，该找找保险丝在哪了

　　



　　前引擎室里有个保险丝盒

　　



　　右边从上到下第三个20A的就是

　　

      把它拔下换了(拔保险死工具在后保险丝盒上)

　　



　　说明书上是66号位

　　



　　这是后保险丝盒，上面应该有备用保险丝

　　

      备用的保险丝还真多，下面没线的都是，拔个20A的走人

　　



　　刚好前两天淘的插子到了，把原来一分二的插线换了

　　



　　这是原来加装后备箱点烟器的一分二无损插线

　　

      保险丝和专用插仔

　　



　　把插子卡在线头上，最好焊接下

　　



　　找个空位插上就OK了

　　

      橙色的就是我加插线的保险丝，以后它就是后点烟器的保险丝了

　　



　　亮点来了
