自己动手加装5寸导航后视镜、倒车影像

　　本想搞个车载DVR和专车专用带显示屏的后视镜,自己组合行车记录与倒车影像。但专用的显示屏分辨率不咋好，就拍了个5寸导航的后视镜：gps导航系统、倒车影像、蓝牙，可加装雷达测速。


　　12v电源直接接顶灯电源(还加了个DC12v转DC5v USB接口电源，为以后加行车记录摄像头备着)：acc粗线黄、黑线

　　



　　USB5v电源备用：

　　



　　拆副驾驶室保险盒盖子和下面衬板，沿右柱走视频线到后门，拆副驾驶室保险盒盖子和下面衬板：传说中的黑心棉

　　



　　



　　



　　里面的黑盒子是干嘛的?

　　



　　拆D柱饰板和后顶棚扣尾门走线软管

　　

    这点东西搞了4个多小时，到这不知怎样穿线了。要放弃，无意间拿手在那洞里顶了下软管座，嘿嘿下来了，开心。享受过程

　　



　　



　　到尾门：

　　



　　



　　



　　



　　



　　



　　车里的线塞进底内饰板里面

　　



　　



　　



　　



　　新后视镜是夹在原后视镜上觉得不舒服，就把原后视镜给败了，直接把支架用热融胶棒粘上：

　　

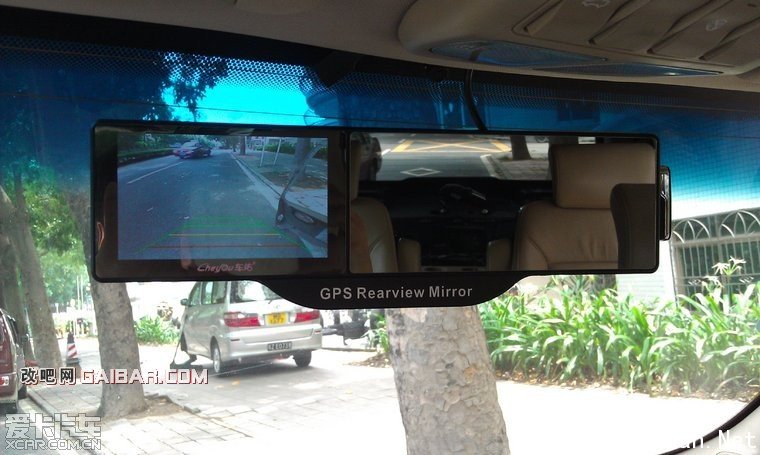

　　试机：钥匙打开电门启动，倒车档反应很快切到倒车视频，高立德版导航，蓝牙耳机磁吸充电，关闭电门自动关机。

　　



　　



　　过几天再折腾行车记录
