DIY一体导航，享受DIY的乐趣。。

　　一直想给车装导航，在网店里也找了两家比较好的，但LD一直不让买，觉得有点贵，而且硬件一般，如是有了DIY的想法，在论坛里参考了两位网友的DIY帖子，做了LD的工作，于是就开始采购，动工了。


　　采购的成本


　　小瓶框+延长线：150，这个就不发图了


　　大屏框：200，不好找啊，好不容易找到一家买导航的愿意拆给我，不还价，没办法，只好买了。


　　导航：E路航X100升级版，7寸高亮屏，双核600MHz ARM11+250MHz DSP for GPS，256运行内存，8G，带蓝牙、倒车后视及摄像头，一共650


　　GPS有源天线：20


　　其他的小东西加起来：30


　　总价：1050


　　总价看起来不少，但是比起一体机，硬件却是好很多，而起也享受了DIY的乐趣，以后导航坏了，可以自己折腾。


　　其实还能更省钱，可以不买便携导航，直可以单独买导航主板，液晶屏，电池，这些东西加起来也就400不到，我开始不太了解，多花了冤枉钱。单独买的时候注意下主板和液晶屏是否匹配就可以，导航主板一般厂家都给刷好系统的，也可以自己刷自己喜欢的系统。

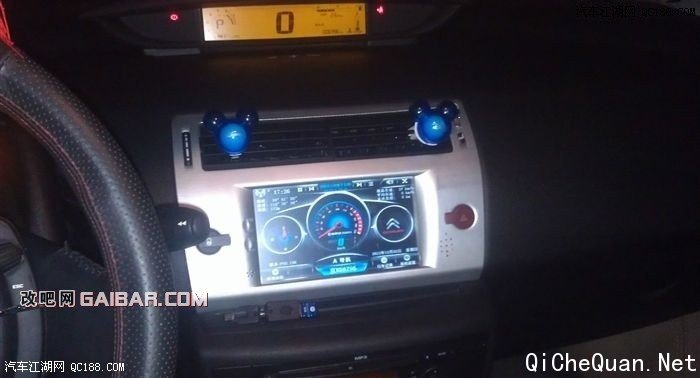

　　这是安装后的效果，晚上拍的照片，不太清晰

　　

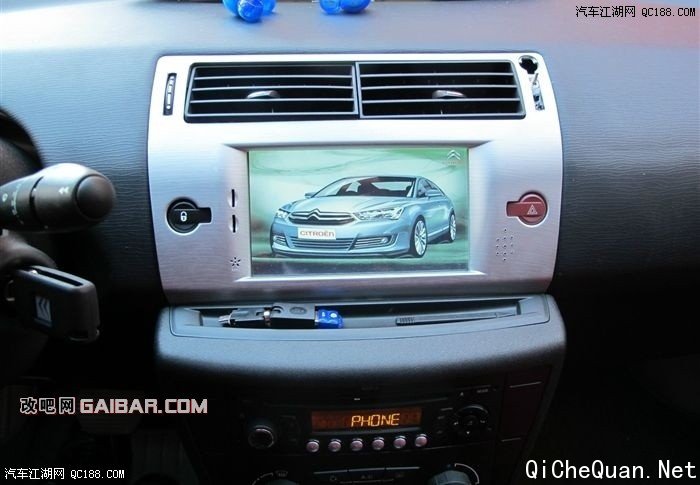

　　白天的效果，启动画面

　　

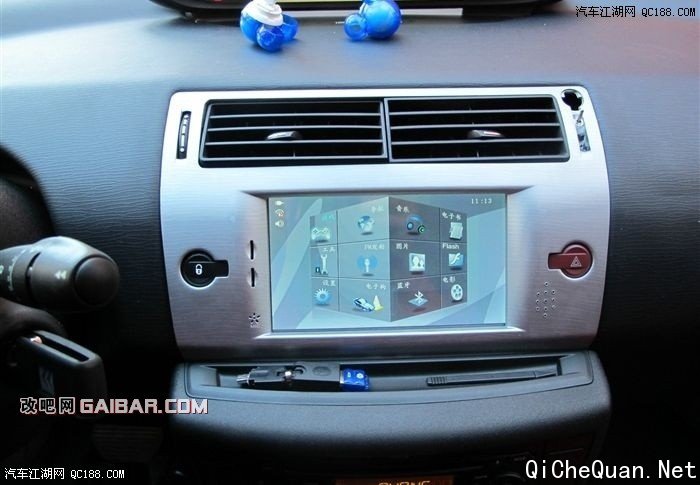

　　主界面

　　

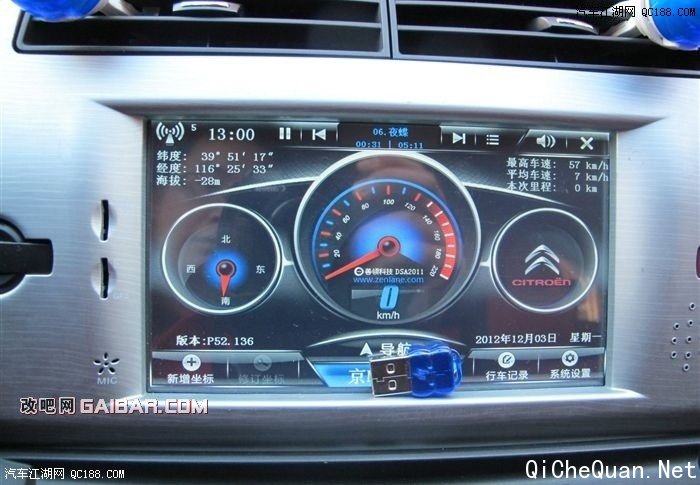

    DSA画面，具体功能看画面，换了好几个DSA，自后还是喜欢这个，U盘挡着的是我的车牌号。音乐功能比较好，向左滑屏幕音量增大，向右滑，音量减小，下上滑，上一曲，向下滑，下一曲。想要这个DSA的说一声，我给链接。

　　

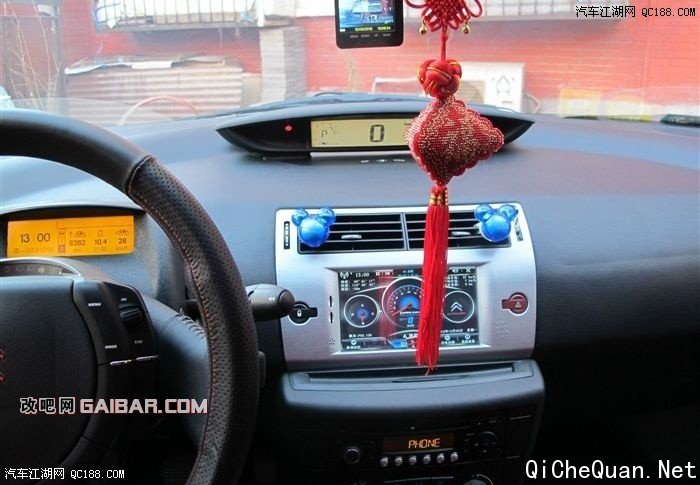

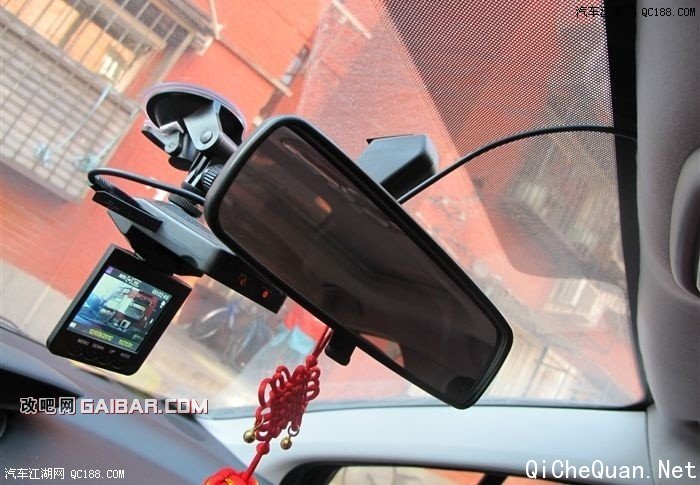

　　来个全车效果，中间那个平安符LD绣的。上面那个记录仪便宜货，400买的，凑合用吧，出风口的米老鼠本来是香水，现在香水也没了，就当装饰用。

　　



　　DIY过程

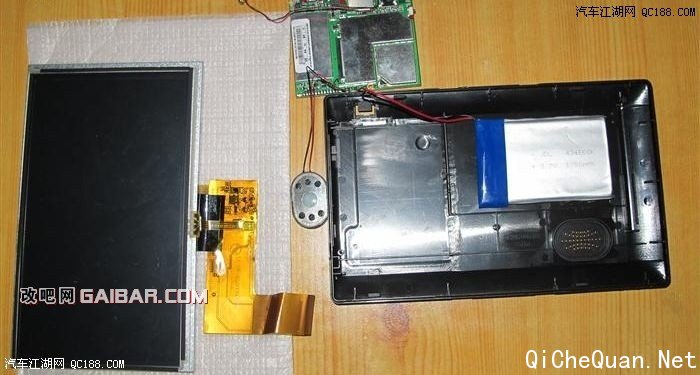

　　拆便携式导航，电池还真难扣下来，用吹风机热风吹了半天才弄掉，3M胶的确可以。

　　



　　



　　

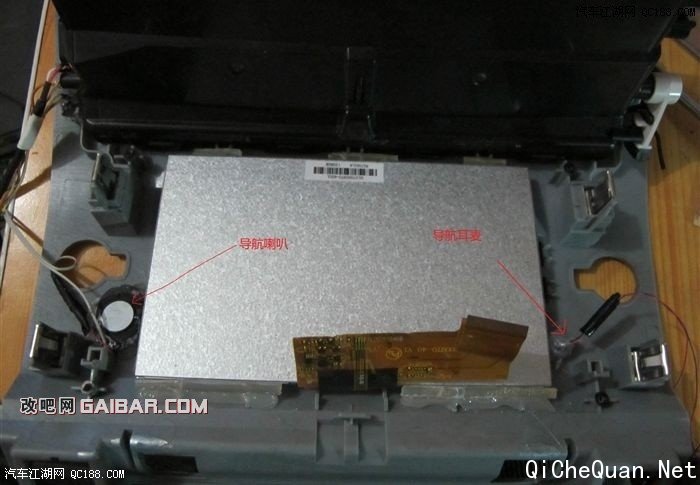

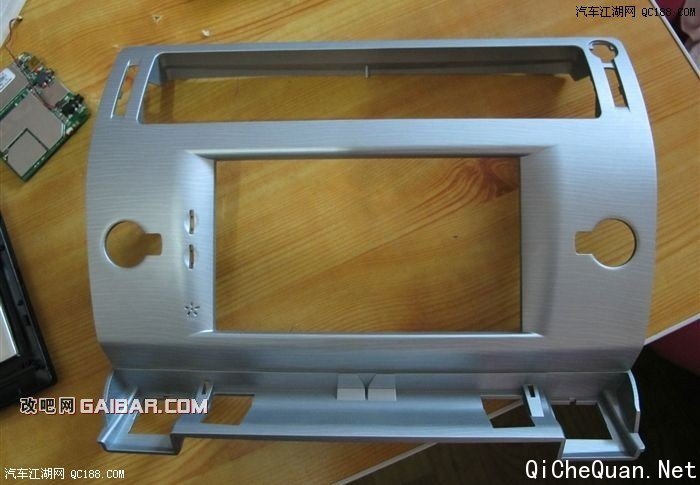

　　试试屏幕和导航框效果，框子有点大，用软胶做了个支架，用热熔胶固定好支架，把导航的喇叭和耳麦，分别固定在左右侧，如图。如果通过AXU用原车喇叭发音，这个导航喇叭没啥用，直接去掉得了，放着还碍事。

　　



　　

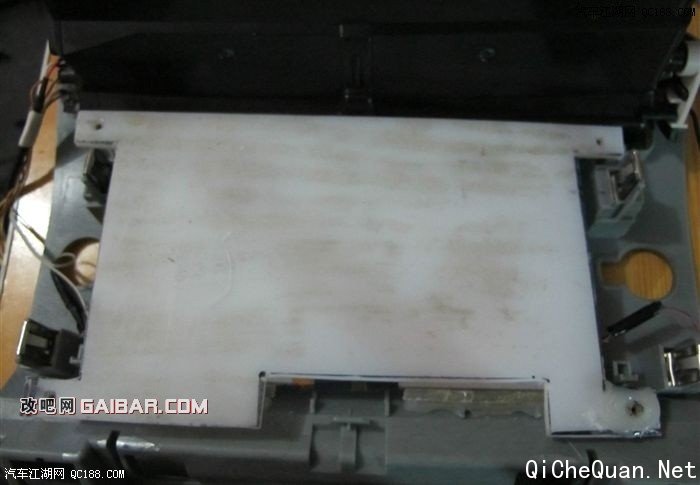

    上压板，从装修店里找了一块素塑料板，做广告牌用的那种，花了10块钱，给了我一大块，由于是生胶，家里的锯不行，又跑到人家店里，自己动手，用砂轮机切好模型，店家免收了工具使用费和电费，回家用焊枪在四个角烫了螺钉孔，用砂轮锯的时候，搞得我一身灰，心太急，没注意换衣服，关键是我穿着新买的羽绒服，回来被LD一顿。

　　



　　买螺钉时候没注意型号，看着差不多，找了两种，一样随便拿了5颗，一共10颗，店家要我2块钱，太贵了，结果人家说你随便拿，都是两块，我索性一下挑了6种型号的，一样5颗，反正2块。


　　屏幕和压板之间放了两层塑料泡沫，就包装常用的，带好多泡泡那种，刚好固定好，不松不紧。

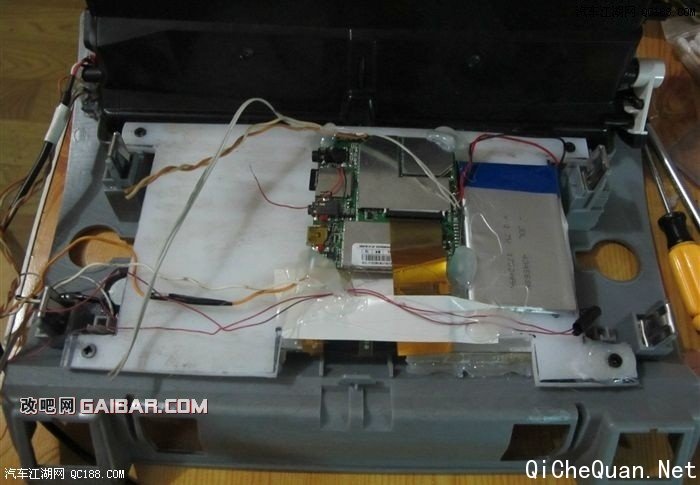

　　装上压板，固定导航电路板和电池，把导航复位键，电源键焊接出来了，方便以后导航死机好处理，怎么焊就不发图了，简单，之前其他网友也有详细介绍。耳机和电源接口都放在中间，这样插上插头不会和两边干涉，也省的买90度弯头的转换器，还不好买。

　　

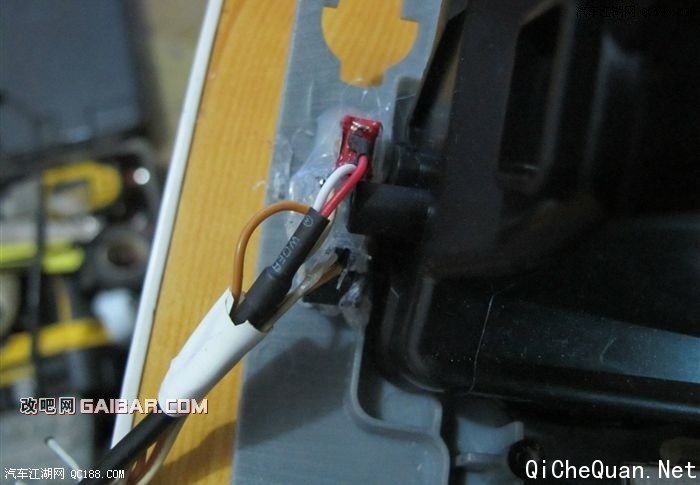

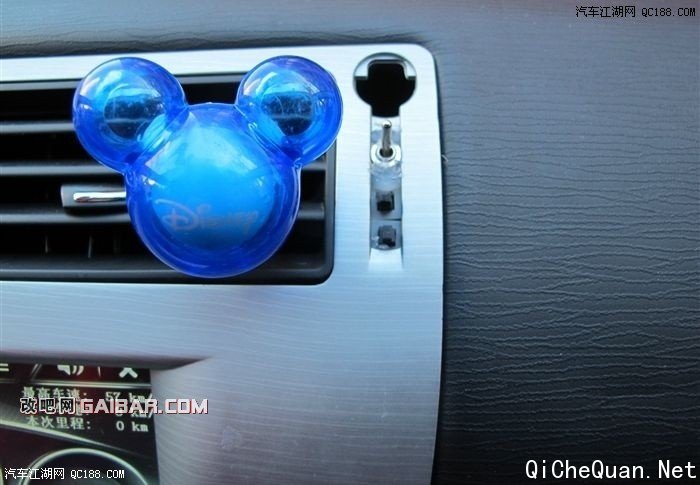

　　复位和电源键，以及AUX开关都固定在左上角，刚好这个框子上方空调出风口开关，两边都有开口，实际车上只用左边那一个口，用热熔胶固定的，正面看第二张米老鼠旁边。有点不好看，本来打算买个红色和绿色的轻触开关，麻烦，凑合用吧。那个大洞洞还不知道怎么处理好。


　　感谢童话给我的RD10 AUX线，他的店离我单位就30米远吧，顺个小东西太方便了。

　　



　　

    开始就接上线，安装上去了，结果悲剧啊，GPS找不到卫星，这可郁闷坏了。回来上网找资料，看了收银的帖子，按照他的方法，做了个感应天线，试试还是不行，又找了其他的资料，发现是那个二极管在搞怪，去掉二极管后，成功了。

　　

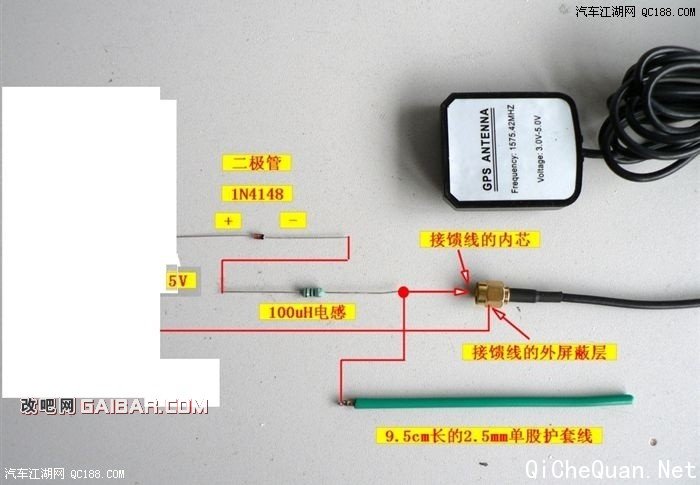

　　这个是制作图，我的没有二极管

　　

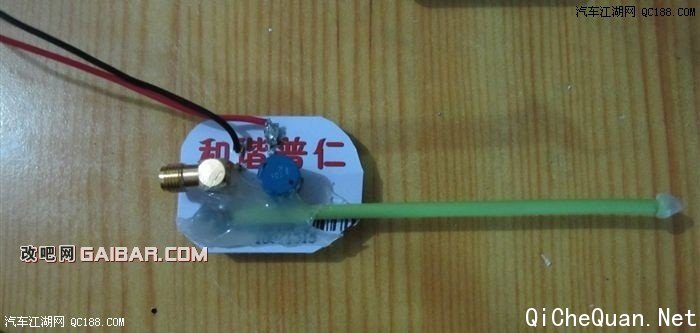

　　这个感应天线，就是收银的电路图，，去掉两个稳压管和二极管，供电电压5V，我直接把电源接到导航电池上了，计算了下，这个感应天线电流是12mA，导航电池是1700mA，够天线用个4天4夜的。

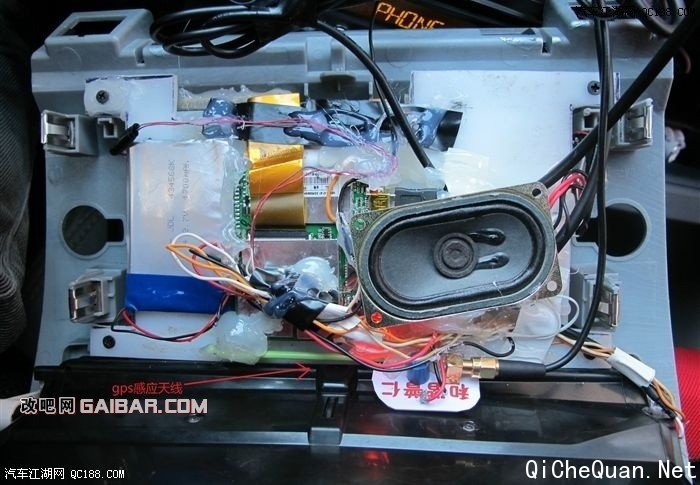

　　重新改装后，现在用的原车喇叭发音，那个大喇叭完全多余。几根线从上往下分别是：AUX，旁边那个细的黑线，是搭铁地线，从导航主板地线接到CD机的机壳上，不然AUX有工地噪音。再往下是电源线，耳机线。下面是GPS感应天线，没它导航没法工作啊。

　　

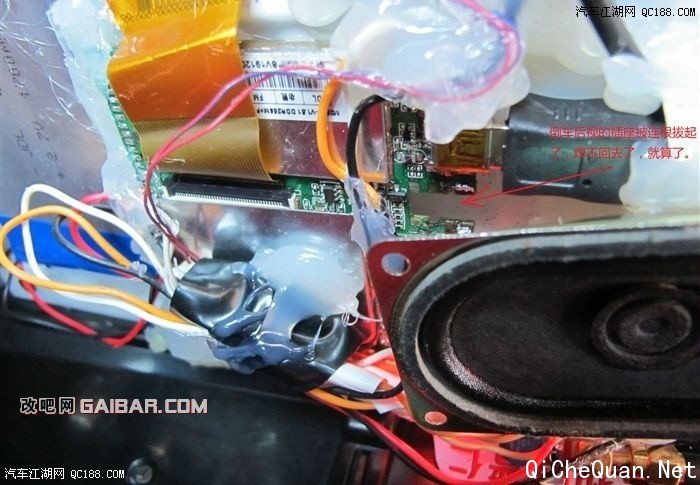

    有人会问倒车后视呢?别提了，安装的时候不小心，把倒车后视的插座连根拔了，连焊点都拔没了，也懒得再拆下来找焊点，就这么凑合吧，倒车后视也没多大用，就可惜浪费了我的摄像头啊。

　　



　　导航数据和电源是同一个接口，为了以后升级或者放点歌方便，就把电源模块放到了手提箱。本来打算买个TF卡延长线的，到处都没找到，某宝上要28一个，太贵了，就放弃了，本来这个大屏框有TF卡插口的，又浪费了。

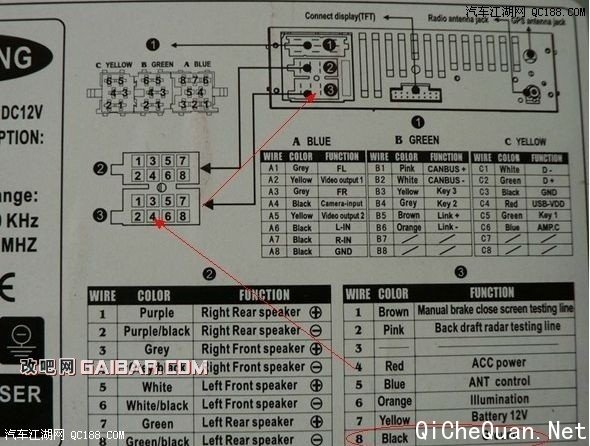

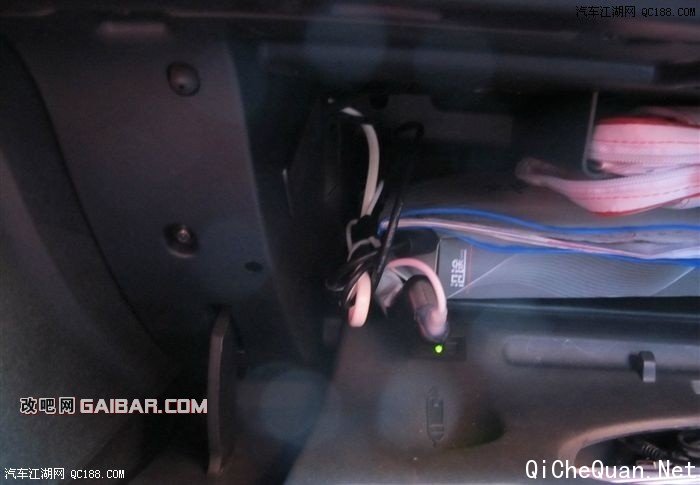

　　手套箱里的电源，用便携导航的车载电源改的，导航的电源线用USB与电源模块连接，这样以后升级导航或者拷资料，拿着电脑去车里，用USB与电脑连上就可以了。开始从长电取电的，熄火不自动关机，麻烦，就改从车ACC取电的，再次感谢收银兄的帮助，提供的CD机电路图，我也共享下。


　　取电的时候可以从AUX线插头那里接线，这样可以不动原车一丁点线路，一丁点都不动。

　　



　　

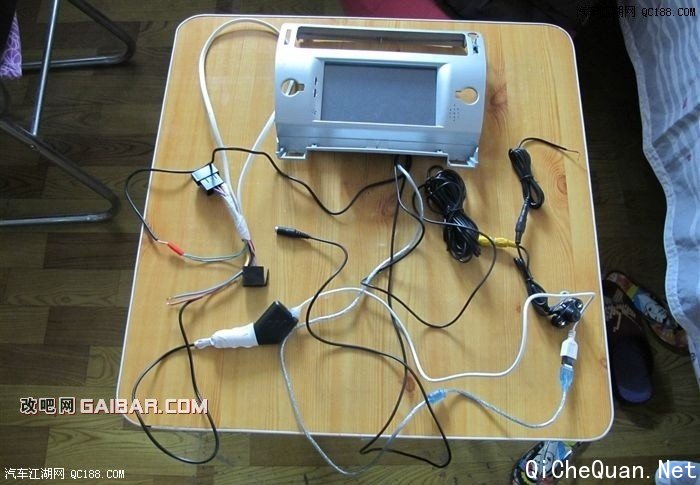

　　装机前合照，摄像头是做样子的，装不了，插座没了

　　

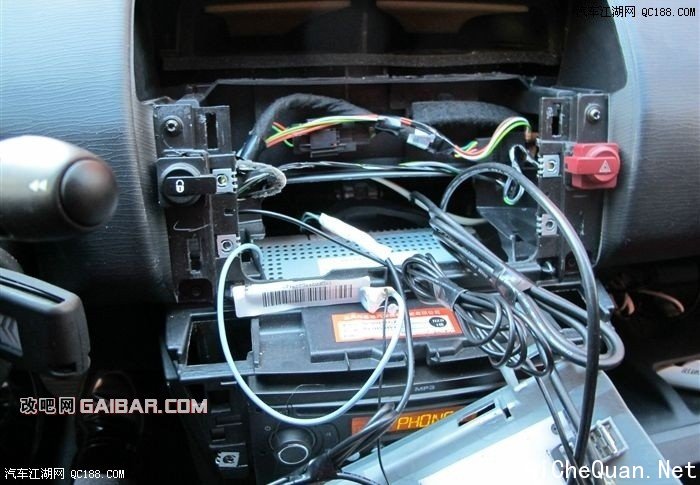

　　开始装了

　　

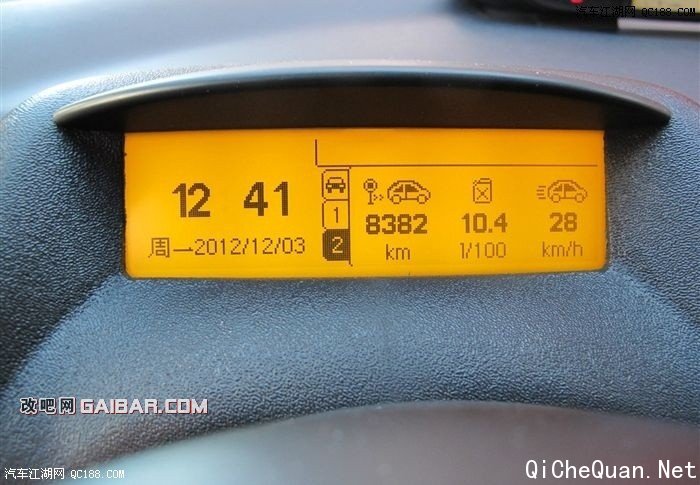

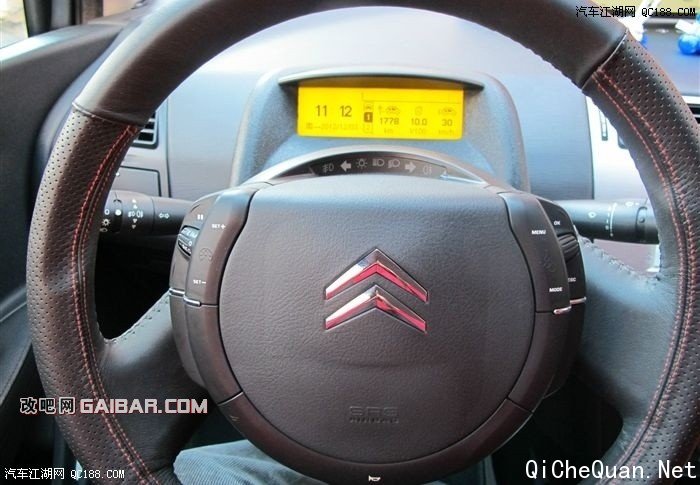

　　小屏幕还是老位置，油耗就不要看啦，这是最近1770公里的油耗，总油耗比这个还高0.4个

　　



　　



　　



　　油耗啊!!!!!

　　

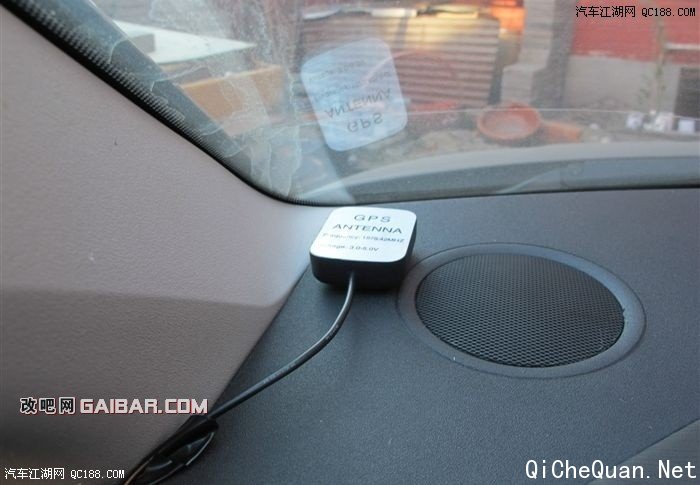

    GPS有源天线放到这里了，驾驶室左前方玻璃下，搜星速度杠杠的，瞬间8-10颗，两高音头早就加了，花了40块。呵呵。

　　

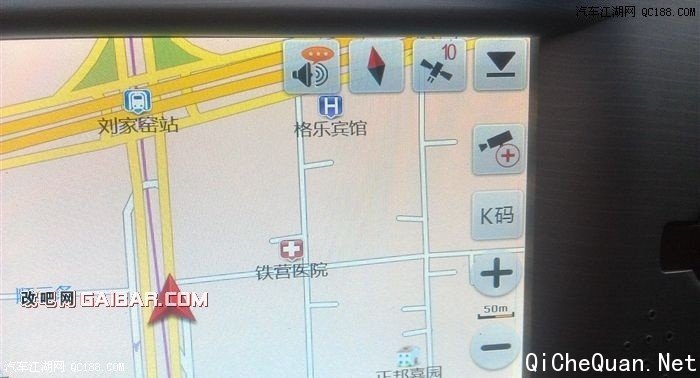

　　卫星基本在8-10颗，满意

　　



　　



　　

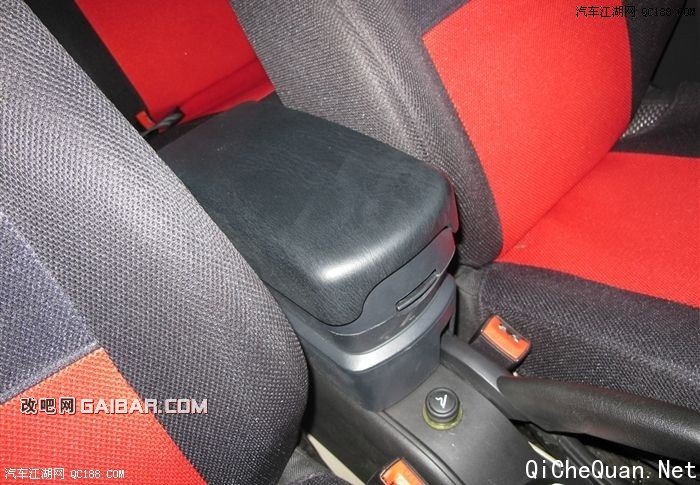

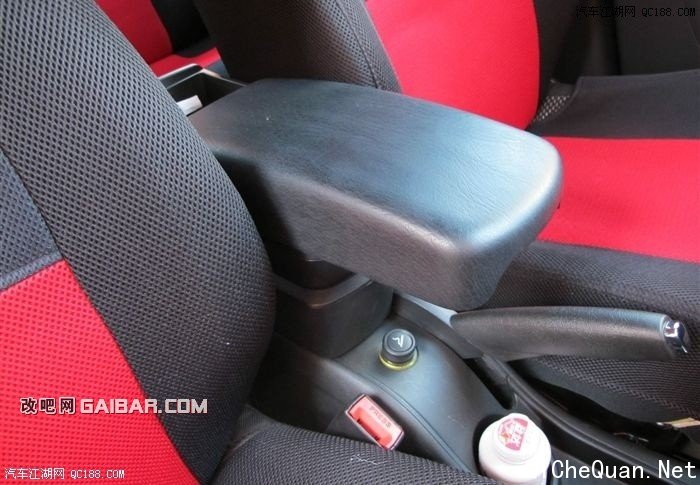

　　装了个中央扶手，180大洋，免运费，贵不贵?

　　



　　可伸缩，用起来还不错

　　

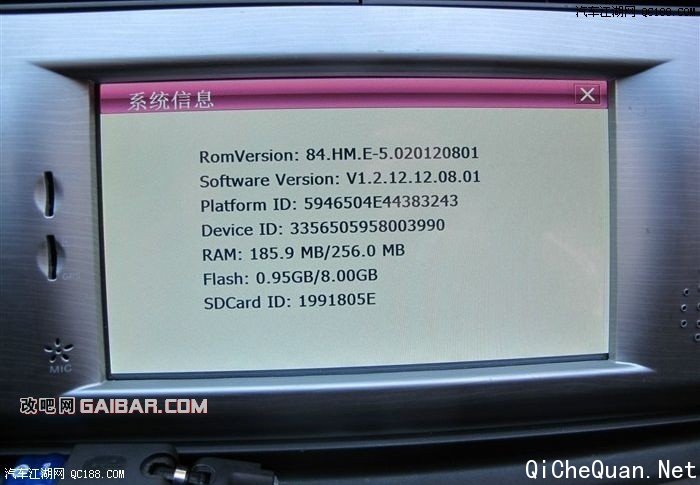

　　导航硬件配置，应该还可以吧

　　



　　最后说明下，喜欢折腾的，喜欢琢磨的，可以自己DIY一下，如果不喜欢，还是买一体机吧，省事，也多花不了多少钱，买得起车的不差那几百大米。
